RocketMQ 源码之生产者剖析 三、四

  • 发布于 2024-09-18
  • 15 次阅读

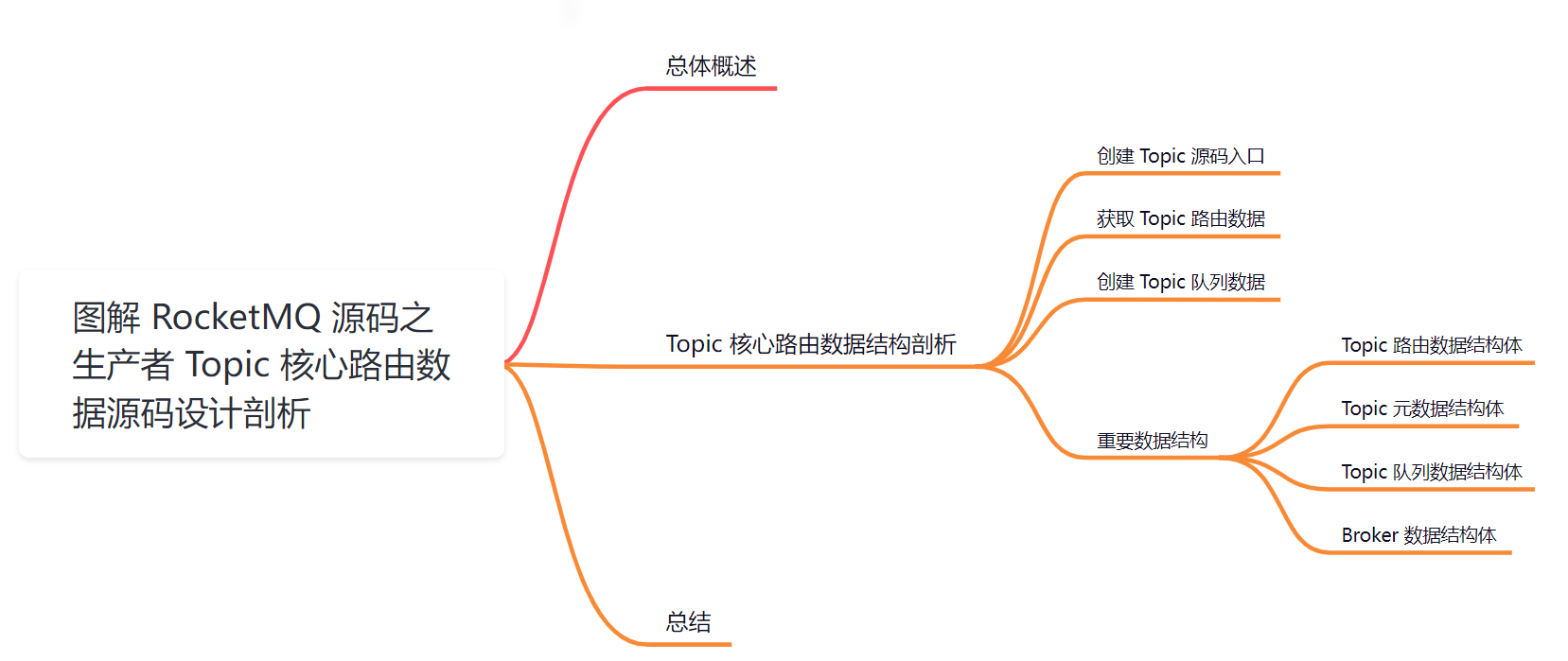

【第三篇】图解 RocketMQ 源码之生产者 Topic 核心路由数据源码设计剖析

从今天开始我将为大家奉上 RocketMQ 生产者源码剖析系列文章，正式开启「RocketMQ 的生产者源码之旅」，这是第五篇，我们来剖析下 RocketMQ 源码之生产者 Topic 核心路由数据源码设计剖析。

这里我将以「RocketMQ 4.9.7」版本为主，通过「场景驱动」的方式带大家一点点的对 RocketMQ 源码进行深度剖析，正式开启「RocketMQ 的源码之旅」，跟我一起来掌握 RocketMQ 源码核心架构设计思想吧。

01 总体概述

我们都知道在 RocketMQ 中，生产者想发送 Topic 信息到 Broker 端，都需要通过从 NameServer 获取 Topic 的路由信息数据，然后才能发送。同理，消费者再拉取消息时同样需要 Topic 路由消息。

那么这个 Topic 核心路由数据就变得非常重要了，它内部都存储了哪些信息，生产者又是如何进行获取的？接下来会逐一讲解说明。


02 Topic 核心路由数据结构剖析

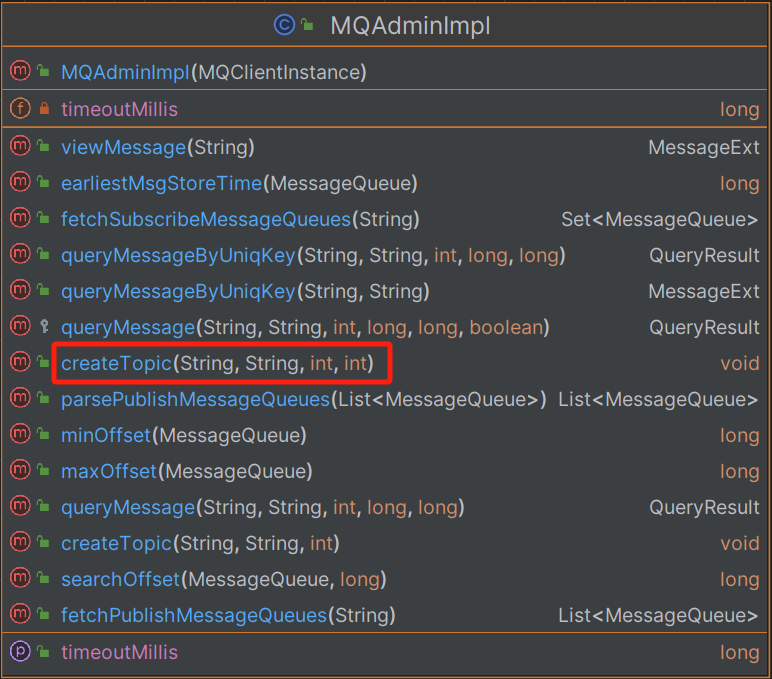

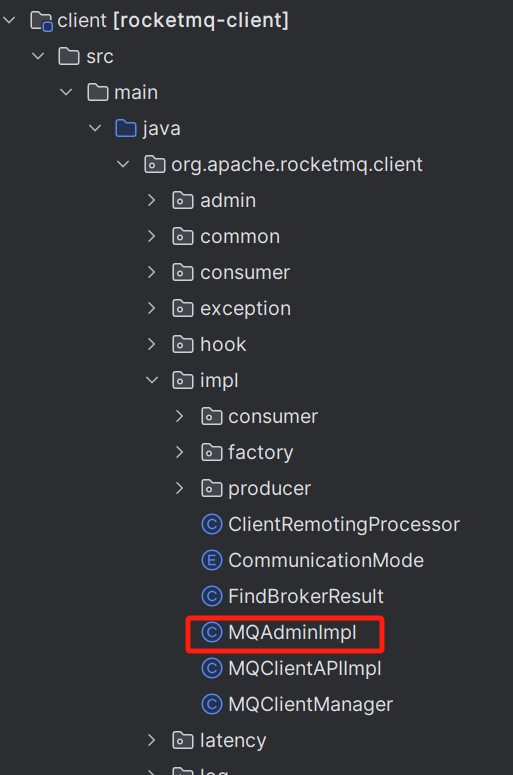

这里我从「创建 Topic」开始说起，对于这种操作都是属于 MQAdmin 管理工具来完成的，对应的源码位置如下：

可以看到该类有很多操作方法，这里我们重点来剖析了「创建 Topic」方法。


2.1 创建 Topic

源码位置：https://github.com/apache/rocketmq/blob/release-4.9.7/tools/src/main/java/org/apache/rocketmq/client/impl/MQAdminImpl.java

/**
 *  key  Topic key 可有可无
 *  newTopic Topic 名称
 *  queueNum  Topic 包含多少个 queue，queue 是逻辑上的数据分区概念
 *  topicSysFlag Topic 系统标识
 */
public void createTopic(String key, String newTopic, int queueNum, int topicSysFlag) throws MQClientException {
        try {
            Validators.checkTopic(newTopic);
            Validators.isSystemTopic(newTopic);
            // 1、根据指定的 key 从 NameServer 中获取 Topic 路由数据信息
            TopicRouteData topicRouteData = this.mQClientFactory.getMQClientAPIImpl().getTopicRouteInfoFromNameServer(key, timeoutMillis);
            // 2、从路由数据中解析出 Broker 相关数据，可以获取到你要分散的各个 Broker 分组以及机器数据
            List<BrokerData> brokerDataList = topicRouteData.getBrokerDatas();
            // 如果不为空表示 broker 信息获取到了
            if (brokerDataList != null && !brokerDataList.isEmpty()) {
                Collections.sort(brokerDataList);

                boolean createOKAtLeastOnce = false;
                MQClientException exception = null;

                StringBuilder orderTopicString = new StringBuilder();
                // 3、遍历每个 Broker 分组
                for (BrokerData brokerData : brokerDataList) {
                    // 获取到每个 broker 分组里面的 master 的机器
                    String addr = brokerData.getBrokerAddrs().get(MixAll.MASTER_ID);
                    if (addr != null) {
                        // 构建一个 Topic 配置
                        TopicConfig topicConfig = new TopicConfig(newTopic);
                        // 一个 Topic 创建的时候在每个 broker 上要有几个 queues
                        topicConfig.setReadQueueNums(queueNum);
                        topicConfig.setWriteQueueNums(queueNum);
                        topicConfig.setTopicSysFlag(topicSysFlag);

                        boolean createOK = false;
                        // 通过网络请求发送到 broker 分组的 master 机器里面去给该 Topic 创建多个 queues
                        for (int i = 0; i < 5; i++) { // 可以尝试 5 次
                            try {
                                this.mQClientFactory.getMQClientAPIImpl().createTopic(addr, key, topicConfig, timeoutMillis);
                                createOK = true;
                                createOKAtLeastOnce = true;
                                break;
                            } catch (Exception e) {
                                if (4 == i) {
                                    exception = new MQClientException("create topic to broker exception", e);
                                }
                            }
                        }
                        // 如果成功后拼接数据
                        if (createOK) {
                            orderTopicString.append(brokerData.getBrokerName());
                            orderTopicString.append(":");
                            orderTopicString.append(queueNum);
                            orderTopicString.append(";");
                        }
                    }
                }

                if (exception != null && !createOKAtLeastOnce) {
                    throw exception;
                }
            } else {
                throw new MQClientException("Not found broker, maybe key is wrong", null);
            }
        } catch (Exception e) {
            throw new MQClientException("create new topic failed", e);
        }
}

该方法比较简单，重要步骤如下：

  1. 首先根据指定的 key 从 NameServer 中获取 Topic 路由数据信息。

  2. 只有获取到 Topic 路由数据才能进行后续操作，接着从路由数据中解析出 Broker 相关数据，可以获取到你要分散的各个 Broker 分组以及机器数据。

  3. 遍历每个 Broker 分组，然后分别对 Broker 分组中的 master 进行 Topic 读写队列创建。

这里最关键的是第一步：获取 Topic 路由数据，第三步：创建 Topic 队列数据 我们分别来看下。

2.2 获取 Topic 路由数据

源码位置：https://github.com/apache/rocketmq/blob/release-4.9.7/tools/src/main/java/org/apache/rocketmq/client/impl/MQClientAPIImpl.java

// 网络通信客户端API实现组件
public class MQClientAPIImpl {
    private final static InternalLogger log = ClientLogger.getLog();
    private static boolean sendSmartMsg =
        Boolean.parseBoolean(System.getProperty("org.apache.rocketmq.client.sendSmartMsg", "true"));

    static {
        System.setProperty(RemotingCommand.REMOTING_VERSION_KEY, Integer.toString(MQVersion.CURRENT_VERSION));
    }
    // netty远程通信客户端组件
    private final RemotingClient remotingClient;
    // 地址组件
    private final TopAddressing topAddressing;
    // 客户端远程请求处理组件
    private final ClientRemotingProcessor clientRemotingProcessor;
    // nameserver 地址
    private String nameSrvAddr = null;
    // 客户端配置组件
    private ClientConfig clientConfig;
    ....
    public TopicRouteData getTopicRouteInfoFromNameServer(final String topic, final long timeoutMillis)
         throws RemotingException, MQClientException, InterruptedException {

          return getTopicRouteInfoFromNameServer(topic, timeoutMillis, true);
    }

    // 从 NameServer 获取 topic 路由信息
    public TopicRouteData getTopicRouteInfoFromNameServer(final String topic, final long timeoutMillis,
        boolean allowTopicNotExist) throws MQClientException, InterruptedException, RemotingTimeoutException, RemotingSendRequestException, RemotingConnectException {
        GetRouteInfoRequestHeader requestHeader = new GetRouteInfoRequestHeader();
        // 设置请求头 Topic
        requestHeader.setTopic(topic);
        // 构建请求头
        RemotingCommand request = RemotingCommand.createRequestCommand(RequestCode.GET_ROUTEINFO_BY_TOPIC, requestHeader);
        // 构建请求响应
        RemotingCommand response = this.remotingClient.invokeSync(null, request, timeoutMillis);
        assert response != null;
        switch (response.getCode()) {
            case ResponseCode.TOPIC_NOT_EXIST: {
                if (allowTopicNotExist) {
                    log.warn("get Topic [{}] RouteInfoFromNameServer is not exist value", topic);
                }

                break;
            }
            // 成功解析创建结果
            case ResponseCode.SUCCESS: {
                byte[] body = response.getBody();
                if (body != null) {
                    return TopicRouteData.decode(body, TopicRouteData.class);
                }
            }
            default:
                break;
        }

        throw new MQClientException(response.getCode(), response.getRemark());
    }
}


2.3 创建 Topic 队列数据

public void createTopic(final String addr, final String defaultTopic, final TopicConfig topicConfig,
        final long timeoutMillis)
        throws RemotingException, MQBrokerException, InterruptedException, MQClientException {
        // 构建请求头
        CreateTopicRequestHeader requestHeader = new CreateTopicRequestHeader();
        // 设置 topic 名称
        requestHeader.setTopic(topicConfig.getTopicName());
        // 设置默认 topic
        requestHeader.setDefaultTopic(defaultTopic);
        // 设置读队列数
        requestHeader.setReadQueueNums(topicConfig.getReadQueueNums());
        // 设置写队列数
        requestHeader.setWriteQueueNums(topicConfig.getWriteQueueNums());
        // 设置 Topic 的读写模式 6：同时支持读写  4：禁写   2：禁读  一般情况设置为: 6
        requestHeader.setPerm(topicConfig.getPerm());
        // 设置 Topic 过滤类型
        requestHeader.setTopicFilterType(topicConfig.getTopicFilterType().name());
        // 设置 Topic 系统表示
        requestHeader.setTopicSysFlag(topicConfig.getTopicSysFlag());
        requestHeader.setOrder(topicConfig.isOrder());
        // 构建请求
        RemotingCommand request = RemotingCommand.createRequestCommand(RequestCode.UPDATE_AND_CREATE_TOPIC, requestHeader);
        // 构建响应
        RemotingCommand response = this.remotingClient.invokeSync(MixAll.brokerVIPChannel(this.clientConfig.isVipChannelEnabled(), addr),
            request, timeoutMillis);
        assert response != null;
        switch (response.getCode()) {
            case ResponseCode.SUCCESS: {
                return;
            }
            default:
                break;
        }

        throw new MQClientException(response.getCode(), response.getRemark());
}


可以看到这两个方法都比较简单，就三步：

  1. 构建请求。

  2. 构建响应结果。

  3. 对结果进行状态码处理。

在整个执行过程中会用到几个重要的数据结构，下面我来看下。

2.4 重要数据结构

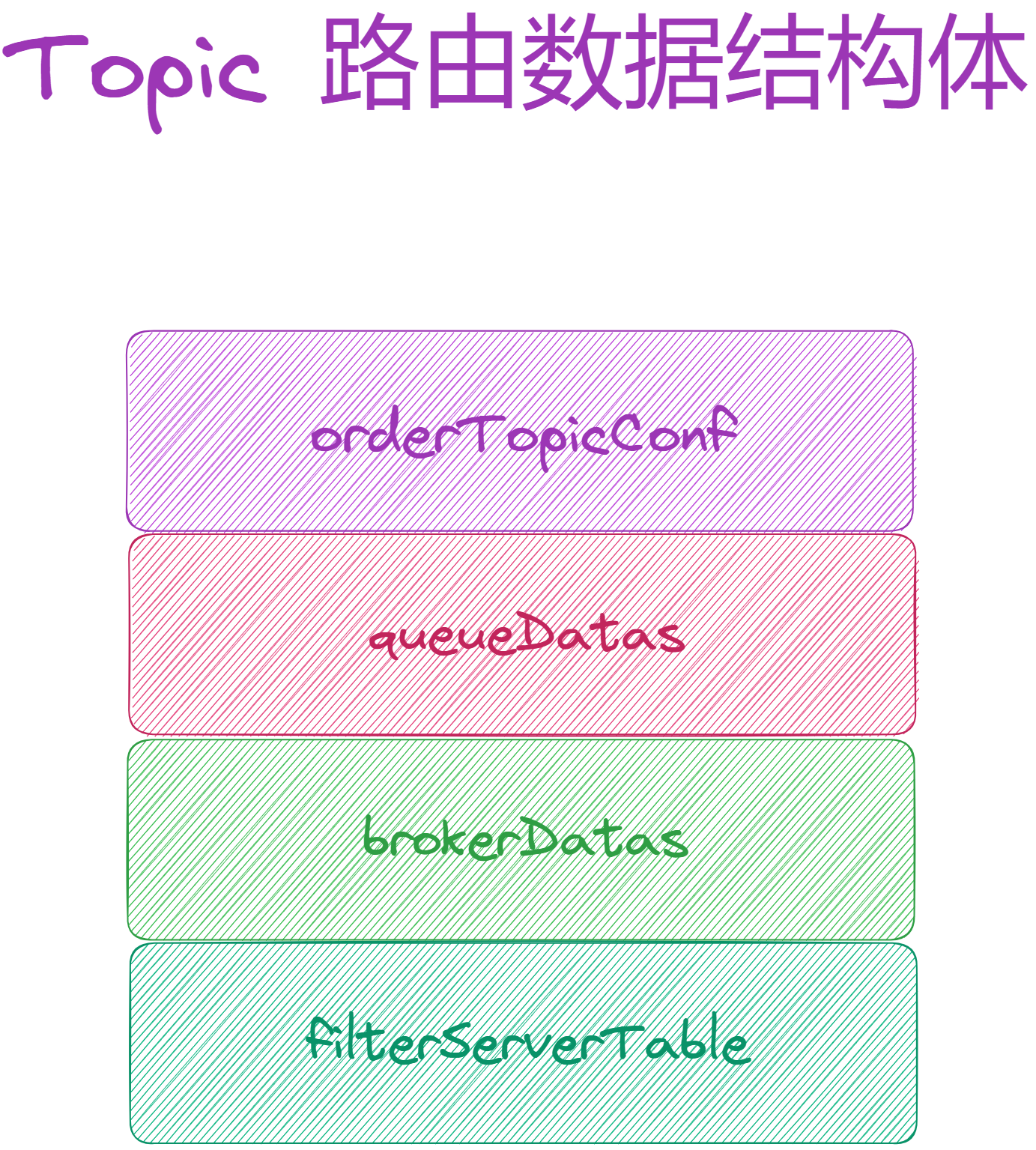

2.4.1 Topic 路由数据结构体

/**
 * topic 路由数据
 */
public class TopicRouteData extends RemotingSerializable {
    // order Topic 配置
    private String orderTopicConf;
    // 队列数据 list，该 topic 在每个 broker 上都有一个队列数据，在 broker 上有几个读写队列
    private List<QueueData> queueDatas;
    // broker 数据 list topic 在哪些 broker 上面，每个 BrokerData 是一个组，每个组里有哪几台机器
    private List<BrokerData> brokerDatas;
    // 过滤服务映射关系表，消息过滤时使用
    private HashMap<String/* brokerAddr */, List<String>/* Filter Server */> filterServerTable;
    ....
}

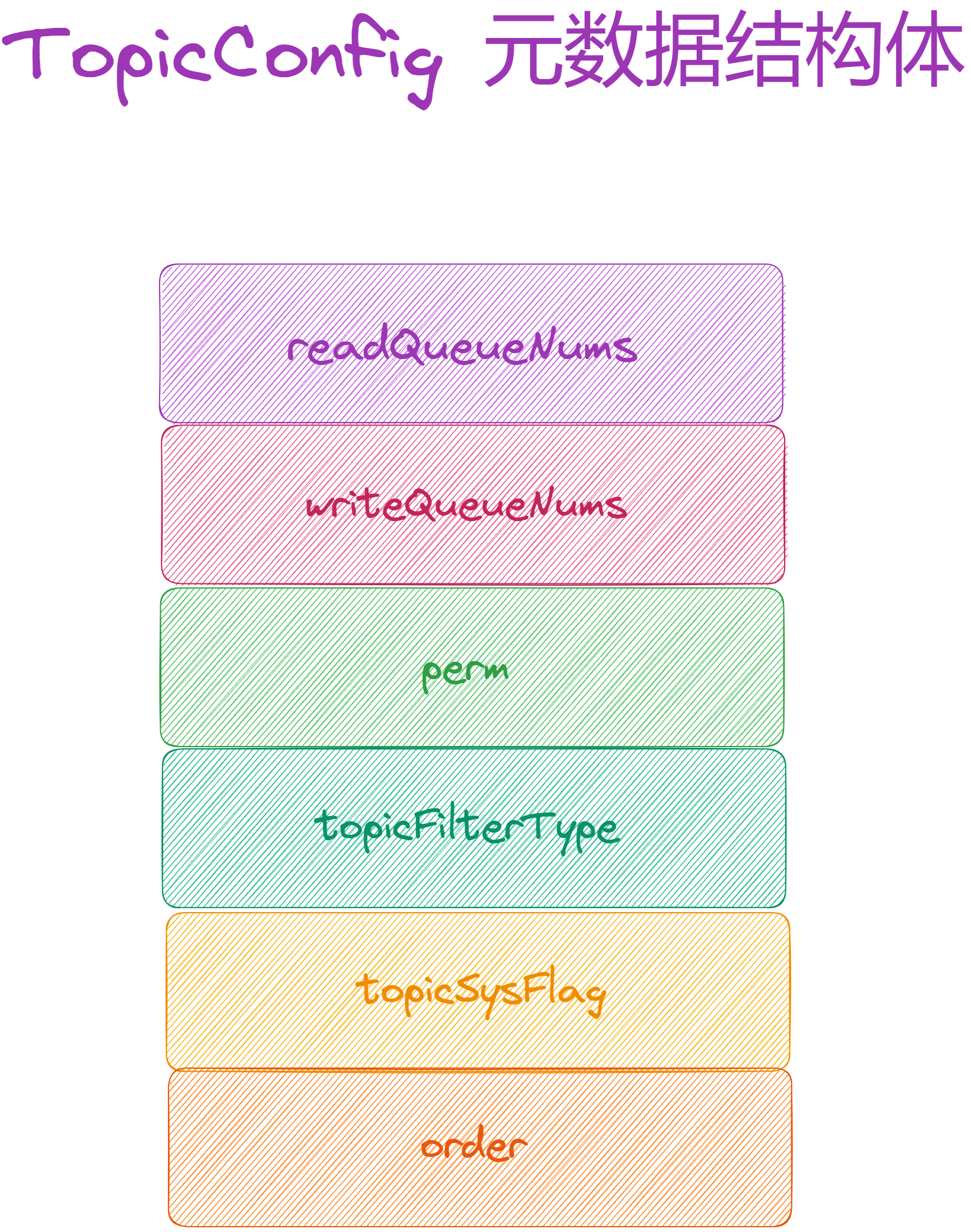

2.4.2 Topic 元数据结构体

/**
 * 核心的 Topic 元数据结构
 */
public class TopicConfig {
    // 连接符
    private static final String SEPARATOR = " ";
    // 默认读队列个数
    public static int defaultReadQueueNums = 16;
    // 默认写队列个数
    public static int defaultWriteQueueNums = 16;
    // topic 名称
    private String topicName;
    // 读队列数
    private int readQueueNums = defaultReadQueueNums;
    // 写队列数
    private int writeQueueNums = defaultWriteQueueNums;
    // 读写模式权限
    private int perm = PermName.PERM_READ | PermName.PERM_WRITE;
    // topic 过滤类型
    private TopicFilterType topicFilterType = TopicFilterType.SINGLE_TAG;
    private int topicSysFlag = 0;
    private boolean order = false;
    ....
}

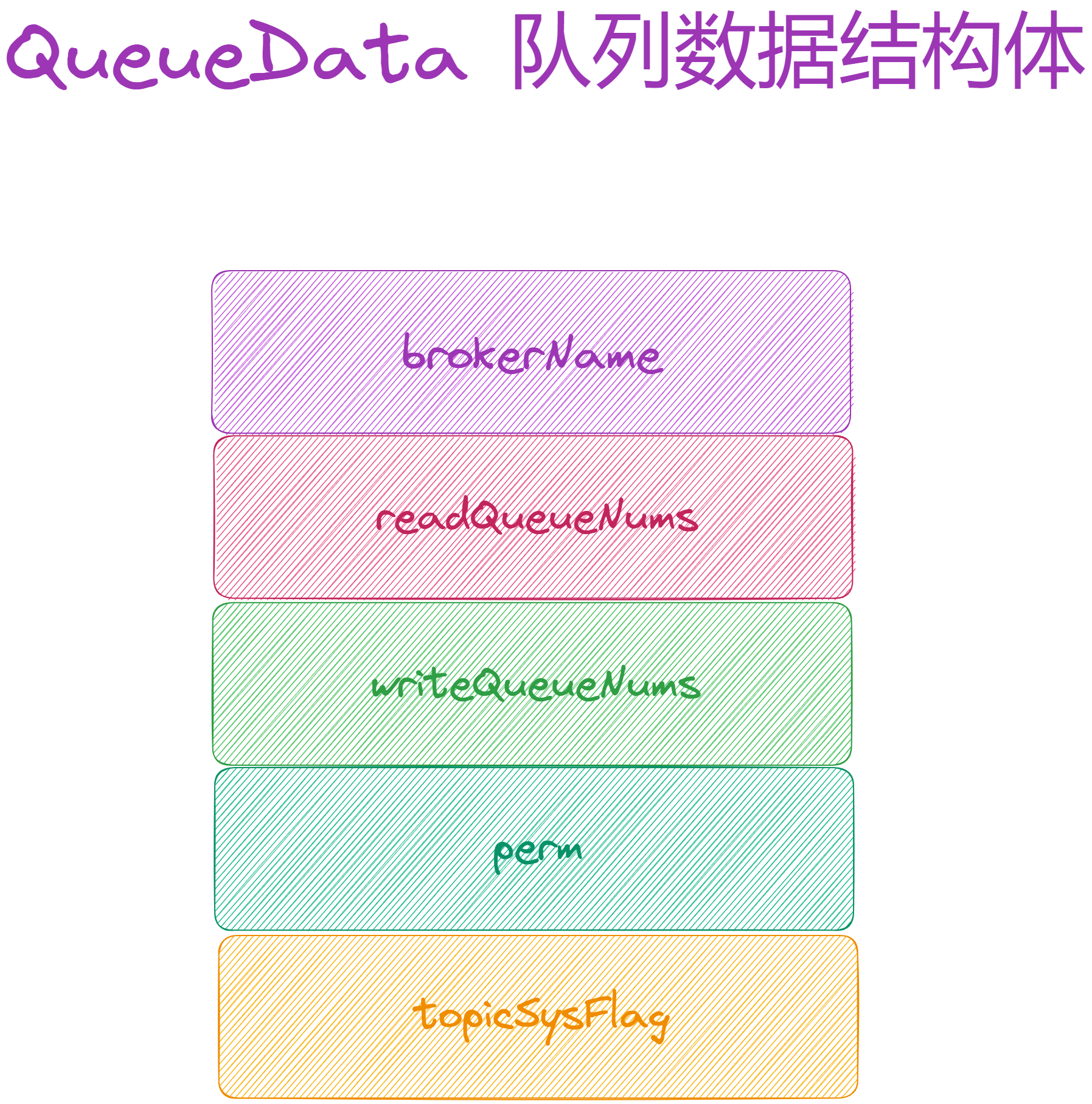

2.4.3 Topic 队列数据结构体

/**
 * 队列数据结构
 */
public class QueueData implements Comparable<QueueData> {
    // 每个 queue 都属于一个数据分区，一定是在一个 broker 组里，所以这里要指定 broker 名称，代表了当前的 broker 组
    private String brokerName;
    // 读队列数 用来消费数据的路由
    private int readQueueNums;
    // 写队列数 用来写入数据的路由
    private int writeQueueNums;
    /**
     * 在 broker 里，假如该 topic 有 4 个 write queue，4 个 read queue。随机的从 4 个 write queue里获取到一个 queue 来写入数据，在消费的时候，从 4 个 read queue 里随机的挑选一个，来读取数据。
     * 这里举 2 个 例子，如下：
     * （1）、4 个 write queue，2 个 read queue -> 会均匀的写入到 4 个 write queue 里去，读数据的时候仅仅会读里面的 2 个 queue 的数据
     * （2）、4 个 write queue，8个 read queue -> 此时只会写入 4 个queue里，但是消费的时候随机从 8 个queue里消费的
     * 所以区分读写队列作用是帮助我们对 topic 的 queues 进行扩容和缩容，8 个 write queue + 8 个 read queue
     *  4 个 write queue -> 写入数据仅仅会进入这 4 个 write queue 里去
     *  8 个 read queue，读取数据，有 4 个 queue 持续消费到最新的数据，另外 4 个 queue 不会写入新数据，但是会把他已有的数据全部消费完毕，最后 8 个 read queue -> 4 个 read queue
     */

    // 设置该 Topic 的读写模式 6：同时支持读写  4：禁写   2：禁读  一般情况设置为: 6
    private int perm;
    private int topicSysFlag;
    ....
}

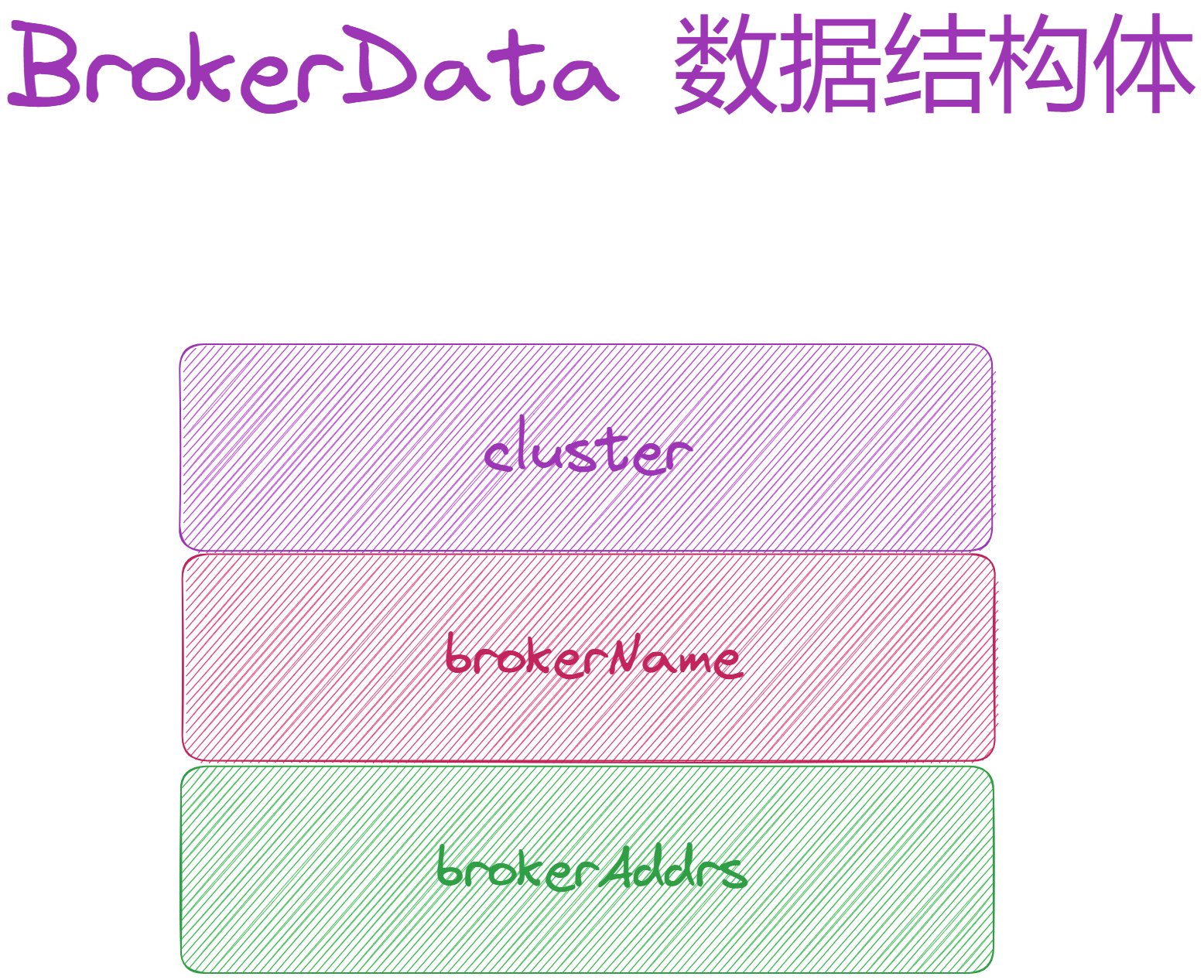

2.4.4 Broker 数据结构体

/**
 * broker 数据结构
 */
public class BrokerData implements Comparable<BrokerData> {
    // broker 集群拓扑架构，一个 broker 集群 -> 多个 broker 组（broker name）-> 多个 broker 机器（主从复制，高可用），这一组 broker 是属于哪个 cluster
    private String cluster;
    // broker name 代表了当前的 broker 组
    private String brokerName;
    // 当前这一组 broker 里面包含了具体的几个 broker 机器，
    private HashMap<Long/* brokerId */, String/* broker address */> brokerAddrs;

    private final Random random = new Random();
    ....

    public String selectBrokerAddr() {
        // 默认就把一组 broker 里的 id = 0 的那个 broker 作为 master
        String addr = this.brokerAddrs.get(MixAll.MASTER_ID);
        // 如果 master 没找到，就随机选择一个 broker
        if (addr == null) {
            List<String> addrs = new ArrayList<String>(brokerAddrs.values());
            return addrs.get(random.nextInt(addrs.size()));
        }

        return addr;
     }
     ....
}


03 总结

本篇通过「场景驱动」方式，以 「创建 Topic」源码入手，剖析了整个过程中关于 Topic 核心路由数据的组成部分，主要用到了以下数据结构。

  1. Topic 路由数据结构体。

  2. Topic 元数据结构体。

  3. Topic 队列数据结构体。

  4. Broker 数据结构体。

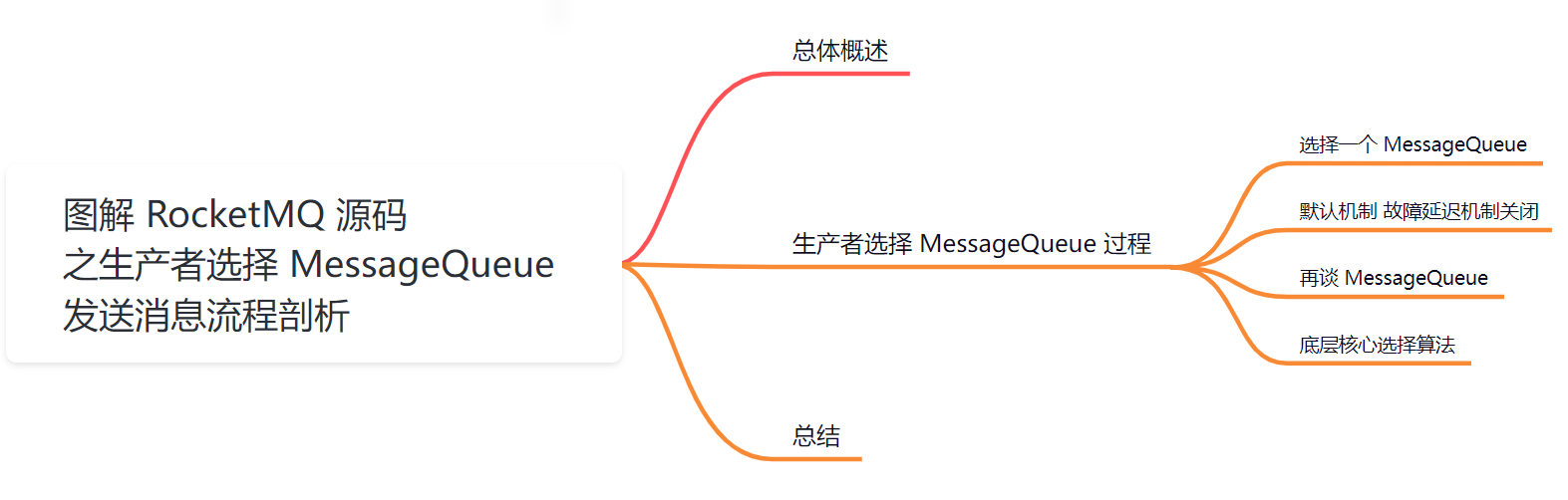

【第四篇】图解 RocketMQ 源码之生产者选择 MessageQueue 发送消息流程剖析

从今天开始我将为大家奉上 RocketMQ 生产者源码剖析系列文章，正式开启「RocketMQ 的生产者源码之旅」，这是第六篇，我们来剖析下 RocketMQ 源码之生产者选择「MessageQueue」发送消息流程剖析。

这里我将以「RocketMQ 4.9.7」版本为主，通过「场景驱动」的方式带大家一点点的对 RocketMQ 源码进行深度剖析，正式开启「RocketMQ 的源码之旅」，跟我一起来掌握 RocketMQ 源码核心架构设计思想吧。

01 总体概述

在 【生产者源码分析系列第二篇】图解 RocketMQ 源码之生产者发送消息核心流程剖析 这篇中，我们简单聊了生产者发送消息的流程需要的几个步骤：

  1. 拉取 Topic 路由数据。

  2. 选择 MessageQueue。

  3. 启动 MQClientInstance 网络客户端。

  4. 启动 网络通讯组件 NettyRemotingClient，构建与 Broker 间的长连接。

  5. 发送消息。

今天我们先来看下生产者是如何选择「MessageQueue」进行消息发送的。

02 生产者选择 MessageQueue 过程

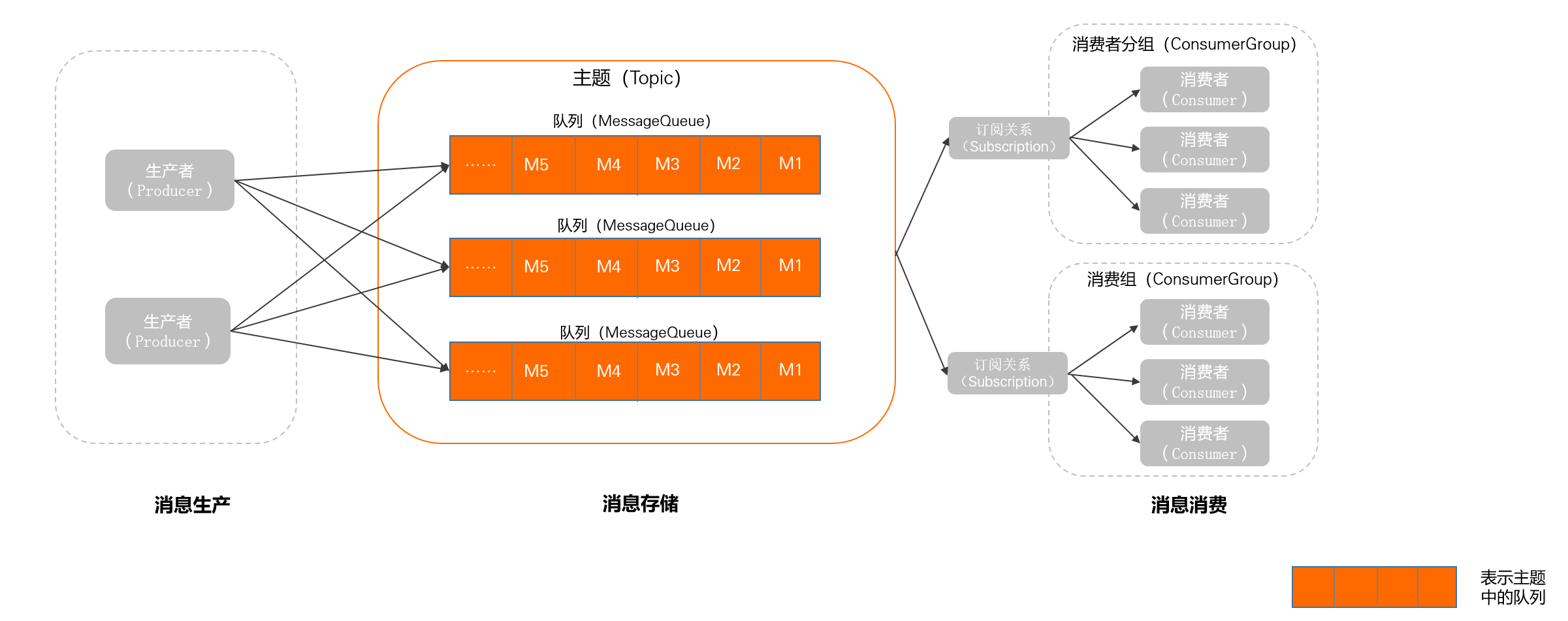

在发送消息之前，生产者会通过「NameServer」拉取对应 Topic 的详细路由数据「TopicPublishInfo」，其中包含了该 Topic 下的所有「MessageQueue」。

在发送消息篇，我们只知道会从这些「MessageQueue」中选一个出来，但具体怎么选还不知道，而怎么选就是j接下来我们探索的重点。

先来看一个关键源码：

// 选择一个 queue
// 源码位置如下：
// 子项目: client  包名: org.apache.rocketmq.client.impl.producer;
// 文件: DefaultMQProducerImpl  行数: 559
MessageQueue mqSelected = this.selectOneMessageQueue(topicPublishInfo, lastBrokerName);

public MessageQueue selectOneMessageQueue(final TopicPublishInfo tpInfo, final String lastBrokerName) {
        return this.mqFaultStrategy.selectOneMessageQueue(tpInfo, lastBrokerName);
}

这块代码的选择逻辑发生在计算重试次数之后，可以看到 selectOneMessageQueue 方法的入参当中就有「TopicPublishInfo」，底层调用 mqFaultStrategy#selectOneMessageQueue() 方法。

2.1 选择一个 MessageQueue

来看看底层是如何选择 queue 的。

源码位置：https://github.com/apache/rocketmq/blob/release-4.9.7/client/src/main/java/org/apache/rocketmq/client/latency/MQFaultStrategy.java

/**
 * 选择发送的队列，根据是否启用 Broker 故障延迟机制走不同逻辑
 *
 * sendLatencyFaultEnable=false，默认不启用 Broker 故障延迟机制
 * sendLatencyFaultEnable=true，启用 Broker 故障延迟机制
 *
 * @param tpInfo
 * @param lastBrokerName
 * @return
 */
public MessageQueue selectOneMessageQueue(final TopicPublishInfo tpInfo, final String lastBrokerName) {
        // 是否启用 Broker 故障延迟机制，默认为关闭
        if (this.sendLatencyFaultEnable) {
            try {
                // 轮询获取一个消息队列，获取 MessageQueue 选择索引并 + 1
                int index = tpInfo.getSendWhichQueue().incrementAndGet();
                for (int i = 0; i < tpInfo.getMessageQueueList().size(); i++) {
                    // index 与 messageQueueSize 取余，如果可用则返回，否则选择下一个 MessageQueue
                    int pos = Math.abs(index++) % tpInfo.getMessageQueueList().size();
                    if (pos < 0)
                        pos = 0;
                    MessageQueue mq = tpInfo.getMessageQueueList().get(pos);
                    // 验证该消息队列是否可用，规避注册过不可用的 Broker。
                    if (latencyFaultTolerance.isAvailable(mq.getBrokerName()))
                        return mq;
                }
                // 如果没有可用的 Broker，尝试从规避的 Broker 中选择一个可用的 Broker，如果没有找到，返回 null
                final String notBestBroker = latencyFaultTolerance.pickOneAtLeast();
                // 轮询选择一个写队列
                int writeQueueNums = tpInfo.getQueueIdByBroker(notBestBroker);
                if (writeQueueNums > 0) {
                    final MessageQueue mq = tpInfo.selectOneMessageQueue();
                    if (notBestBroker != null) {
                        mq.setBrokerName(notBestBroker);
                        mq.setQueueId(tpInfo.getSendWhichQueue().incrementAndGet() % writeQueueNums);
                    }
                    return mq;
                } else {
                    latencyFaultTolerance.remove(notBestBroker);
                }
            } catch (Exception e) {
                log.error("Error occurred when selecting message queue", e);
            }

            return tpInfo.selectOneMessageQueue();
        }
        // 默认只会走这里，轮询选择 MessageQueue
        return tpInfo.selectOneMessageQueue(lastBrokerName);
}


这里可以看到整体的逻辑被 sendLatencyFaultEnable 这个变量分成了两部分，我们有两种方案，一种称之为「默认选择方案」，另一种为「启用 Broker 故障延迟机制方案」。可以看到启用故障延迟后的方案实际调用了默认的方案，不过默认不会启用 Broker 故障延迟机制，即 sendLatencyFaultEnable 的默认值为 false，所以默认不会走这个逻辑，只会走最下面的这个选择逻辑，我们先来看下这部分的源码实现。

2.2 默认机制 故障延迟机制关闭

默认调用如下：

tpInfo.selectOneMessageQueue(lastBrokerName);

而这里的 tpInfo 是上面我们获取的 topic 路由信息对象 TopicPublishInfo，其内部包含了队列的信息:

public class TopicPublishInfo {
    private boolean orderTopic = false;
    private boolean haveTopicRouterInfo = false;
    // 保存着队列信息，默认是 4 个 queue
    private List<MessageQueue> messageQueueList = new ArrayList<MessageQueue>();
    // 发送到哪个队列
    private volatile ThreadLocalIndex sendWhichQueue = new ThreadLocalIndex();
    private TopicRouteData topicRouteData;
    ....
}

队列的选择算法主要有两种：

  1. 轮询算法：该算法保证了每个 Queue 中可以均匀的获取到消息。

  2. 最小投递延迟算法：该算法会统计每次消息投递的时间延迟，然后根据统计出的结果将消息投递到时间延迟最小的 Queue。如果延迟相同，则采用轮询算法投递。该算法可以有效提升消息的投递性能。

  3. 默认使用的是轮询算法。

所以，通过轮询算法从 TopicPublishInfo 对象的 queue 集合 messageQueueList 中获取一个 MessageQueue。

其中 selectOneMessageQueue 方法就是选择一个可用的 MessageQueue发送消息。

如上图所示，MessageQueue 有一个三元组标识唯一一个队列，即(topic, brokerName, queueId)，最上方的MessageQueue 的三元组可能是 (TopicTestHuaZai, broker-a, 0) 。

我们来看下源码实现，


源码位置：https://github.com/apache/rocketmq/blob/release-4.9.7/client/src/main/java/org/apache/rocketmq/client/impl/producer/TopicPublishInfo.java

/**
 * 选择队列
 * 上一次发送成功则选择下一个队列，上一次发送失败会规避上次发送的 MessageQueue 所在的 Broker
 * 源码位置:
 * 子项目: client
 * 包名: org.apache.rocketmq.client.impl.producer;
 * 文件: TopicPublishInfo
 * 行数: 69
 * @param lastBrokerName 上次发送的 Broker 名称，如果为空表示上次发送成功
 * @return
 */
public MessageQueue selectOneMessageQueue(final String lastBrokerName) {
        if (lastBrokerName == null) {
            // 轮询队列，选择下一个队列
            return selectOneMessageQueue();
        } else {
            // 上次发送失败，规避上次发送的 MessageQueue 所在的 Broker
            for (int i = 0; i < this.messageQueueList.size(); i++) {
                int index = this.sendWhichQueue.incrementAndGet();
                int pos = Math.abs(index) % this.messageQueueList.size();
                if (pos < 0)
                    pos = 0;
                MessageQueue mq = this.messageQueueList.get(pos);
                if (!mq.getBrokerName().equals(lastBrokerName)) {
                    return mq;
                }
            }
            return selectOneMessageQueue();
        }
}

可以看到该方法内部也被lastBrokerName是否为空分成了两部分，这个lastBrokerName 代表上次选择的 「MessageQueue」所在的 Broker，它只会在第一次投递失败之后的重试流程中才有值。

这个 lastBrokerName 在哪里计算的，我们来看下主方法。
