在Dubbo框架中，服务暴露是核心功能之一，它允许服务提供者将服务发布出去，供服务消费者调用。服务暴露主要分为本地暴露和远程暴露两种方式。下面将详细分析Dubbo中的远程暴露过程。

远程暴露流程

服务暴露的分类：
- Dubbo支持两种服务暴露类型：远程暴露和本地暴露。远程暴露是指将服务发布到远程注册中心，供消费者调用。
服务暴露全流程：
- 服务暴露的流程大致可以分为三个步骤：检测配置、暴露服务（包括本地和远程）、注册服务至注册中心。
服务实现类转换：
- 从对象构建转换的角度来看，服务暴露可以分为将服务实现类转换成Invoker，再将Invoker通过具体的协议转换成Exporter。
远程暴露实现原理：
- 服务提供者在启动时，将服务实现类通过协议进行网络传输，发布到注册中心上。服务消费者在启动时，从注册中心上获取到服务提供者的地址，然后通过协议进行网络通信，调用服务提供者的方法。
远程暴露源码分析：
- 在ServiceConfig类的doExportUrlsFor1Protocol方法中，根据scope的配置，如果不是local，则会进行远程服务的暴露。
- 远程服务暴露时，会遍历注册中心的URL，为每个注册中心生成一个Invoker，然后通过协议的export方法将Invoker导出为Exporter，完成服务的远程暴露。
注册服务至注册中心：
- 在远程暴露的过程中，服务提供者会将服务URL注册到注册中心，这样服务消费者可以从注册中心动态获取服务提供者列表。
监控中心的集成：
- 在服务暴露的过程中，如果配置了监控中心，Dubbo还会将监控中心的URL添加到服务URL中，以便监控服务的调用情况。
多协议支持：
- Dubbo允许配置多协议，在不同服务上支持不同协议或者同一服务上同时支持多种协议。

通过上述分析，我们可以看到Dubbo的远程暴露过程涉及到服务的包装、协议的选择、注册中心的集成以及监控中心的配置等多个方面，这些共同确保了服务能够被正确地发布和调用。

Dubbo 是一个高性能的 Java RPC 框架，广泛用于构建分布式服务架构。在 Dubbo 中，服务暴露是将本地服务发布到远程，使得其他服务可以调用的过程。本文将详细分析 Dubbo 服务暴露的远程暴露部分。

1. 服务暴露流程概述

Dubbo 的服务暴露主要包括以下几个步骤：

本地暴露：将服务注册到本地服务目录。
远程暴露：将服务注册到注册中心，使得其他服务可以发现并调用。

2. 远程暴露的实现

2.1 服务导出器（Exporter）

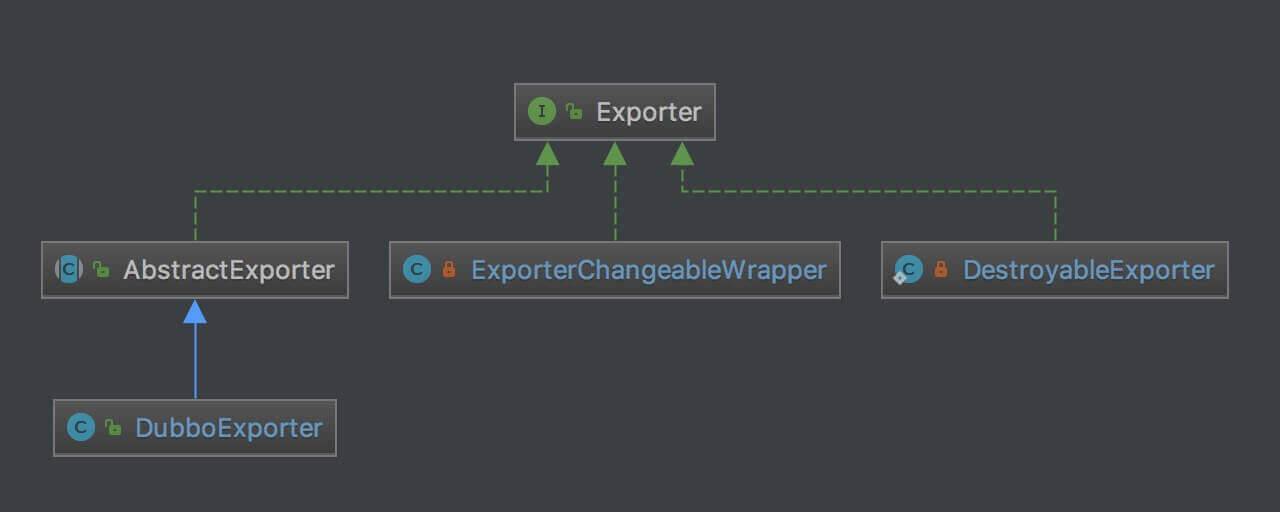

在 Dubbo 中，服务暴露的核心类是 Exporter，它负责将服务导出到网络上。Exporter 的实现类通常是 ProviderModel 的一部分，ProviderModel 保存了服务提供者的相关信息。

2.2 服务导出过程

服务导出过程主要涉及以下几个类和方法：

Protocol：协议层接口，负责服务的暴露和引用。
Registry：注册中心接口，负责服务的注册和发现。
Exporter：服务导出器接口，负责将服务导出到网络上。
Invoker：服务调用器接口，负责服务的调用。

2.3 关键类和方法

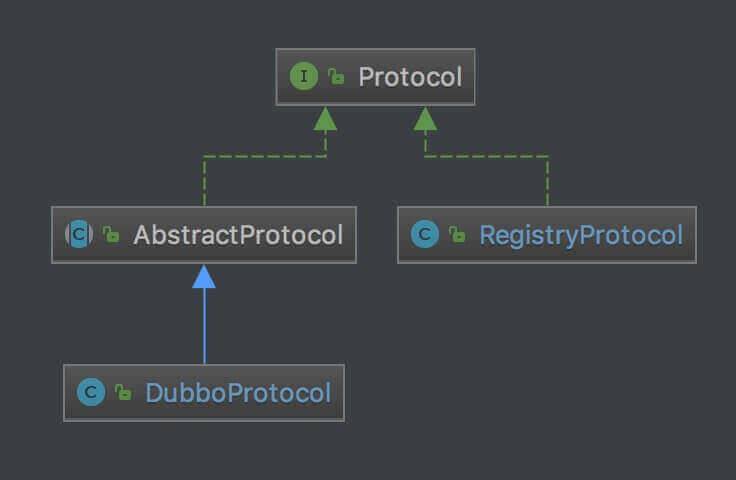

2.3.1 Protocol 接口

Protocol 接口是 Dubbo 的核心接口之一，负责服务的暴露和引用。主要方法包括：

export(Invoker<T> invoker)：将服务导出到网络上。
refer(Class<T> type, URL url)：从网络上引用服务。

public interface Protocol {
    <T> Exporter<T> export(Invoker<T> invoker) throws RpcException;
    <T> Invoker<T> refer(Class<T> type, URL url) throws RpcException;
    void destroy();
}

2.3.2 RegistryProtocol 类

RegistryProtocol 类是 Protocol 接口的一个实现，负责将服务注册到注册中心。关键方法包括：

export(Invoker<T> invoker)：将服务导出到注册中心。

public class RegistryProtocol implements Protocol {
    @Override
    public <T> Exporter<T> export(final Invoker<T> originInvoker) throws RpcException {
        // 创建代理 Invoker
        final Invoker<T> invokerDelegate = new InvokerDelegationWrapper<>(originInvoker);

        // 获取服务的 URL
        URL registryUrl = getRegistryUrl(originInvoker);

        // 创建注册中心
        Registry registry = registryFactory.getRegistry(registryUrl);

        // 创建服务导出器
        ExporterChangeableWrapper<T> exporter = doLocalExport(invokerDelegate, originInvoker.getUrl());

        // 注册服务到注册中心
        register(registry, invokerDelegate, registryUrl);

        return exporter;
    }

    private <T> ExporterChangeableWrapper<T> doLocalExport(final Invoker<T> originInvoker, URL url) {
        // 创建本地导出器
        final Exporter<T> exporter = protocol.export(new Invoker<T>() {
            @Override
            public Class<T> getInterface() {
                return originInvoker.getInterface();
            }

            @Override
            public URL getUrl() {
                return url;
            }

            @Override
            public boolean isAvailable() {
                return originInvoker.isAvailable();
            }

            @Override
            public Result invoke(Invocation invocation) throws RpcException {
                return originInvoker.invoke(invocation);
            }

            @Override
            public void destroy() {
                originInvoker.destroy();
            }
        });

        return new ExporterChangeableWrapper<>(exporter, originInvoker);
    }

    private <T> void register(Registry registry, Invoker<T> invoker, URL registryUrl) {
        // 注册服务到注册中心
        registry.register(buildRegisterUrl(invoker));
    }
}

2.3.3 InvokerDelegationWrapper 类

InvokerDelegationWrapper 类是对 Invoker 的包装，用于在服务调用时添加额外的逻辑。

public class InvokerDelegationWrapper<T> implements Invoker<T> {
    private final Invoker<T> invoker;

    public InvokerDelegationWrapper(Invoker<T> invoker) {
        this.invoker = invoker;
    }

    @Override
    public Class<T> getInterface() {
        return invoker.getInterface();
    }

    @Override
    public URL getUrl() {
        return invoker.getUrl();
    }

    @Override
    public boolean isAvailable() {
        return invoker.isAvailable();
    }

    @Override
    public Result invoke(Invocation invocation) throws RpcException {
        return invoker.invoke(invocation);
    }

    @Override
    public void destroy() {
        invoker.destroy();
    }
}

2.3.4 ExporterChangeableWrapper 类

ExporterChangeableWrapper 类是对 Exporter 的包装，用于在服务导出时添加额外的逻辑。

public class ExporterChangeableWrapper<T> implements Exporter<T> {
    private final Exporter<T> exporter;
    private final Invoker<T> invoker;

    public ExporterChangeableWrapper(Exporter<T> exporter, Invoker<T> invoker) {
        this.exporter = exporter;
        this.invoker = invoker;
    }

    @Override
    public Invoker<T> getInvoker() {
        return invoker;
    }

    @Override
    public void unexport() {
        exporter.unexport();
    }
}

3. 服务注册到注册中心

在 RegistryProtocol 类的 export 方法中，服务会被注册到注册中心。注册中心的实现可以是 Zookeeper、Nacos 等。

private <T> void register(Registry registry, Invoker<T> invoker, URL registryUrl) {
    // 构建注册 URL
    URL registerUrl = buildRegisterUrl(invoker);

    // 注册服务到注册中心
    registry.register(registerUrl);
}

4. 总结

通过上述分析，我们可以看到 Dubbo 的服务暴露过程主要分为以下几个步骤：

创建代理 Invoker：对原始 Invoker 进行包装，添加额外的逻辑。
获取注册中心 URL：根据服务的 URL 获取注册中心的 URL。
创建注册中心：根据注册中心的 URL 创建注册中心实例。
创建本地导出器：将服务导出到本地，创建本地导出器。
注册服务到注册中心：将服务注册到注册中心，使得其他服务可以发现并调用。

通过这些步骤，Dubbo 实现了服务的远程暴露，使得分布式系统中的各个服务可以互相调用。希望这些内容对你理解 Dubbo 的服务暴露机制有所帮助。

以下是对 Dubbo 源码中服务暴露之远程暴露部分的详细分析：

一、远程暴露整体流程概述

Dubbo 的远程暴露是将本地服务以可被远程调用的方式发布出去的过程，主要涉及到多个关键步骤和组件的协同工作。

配置加载与解析：首先，Dubbo 会从配置文件（如 XML 配置、properties 配置等）或者通过注解等方式获取服务相关的配置信息。这些配置包括服务接口、实现类、注册中心地址、通信协议、端口号等。例如，对于一个简单的 HelloWorld 服务，配置可能指定了服务接口为 HelloWorldService，实现类为 HelloWorldServiceImpl，注册中心使用 Zookeeper 且给出了其具体地址，通信协议为 Dubbo 协议，端口号为 20880 等。
服务包装与代理生成：Dubbo 会对服务实现类进行包装，生成一个代理类。这个代理类实现了服务接口，并且在内部封装了远程调用的逻辑。当客户端调用服务接口的方法时，实际上是调用了这个代理类的相应方法。代理类的生成通常使用了 Java 的动态代理机制（如果是接口方式）或者字节码生成技术（如 CGLIB，如果是类方式）。例如，对于 HelloWorldService 实现类，会生成一个类似 HelloWorldServiceProxy 的代理类，它隐藏了服务实际是如何进行远程通信和调用的细节，对外呈现的就是一个普通的服务接口实现的样子。
注册中心交互：接着，服务提供者会将服务的相关信息（如服务名称、接口、可用的 IP 地址和端口等）注册到注册中心（如 Zookeeper）。这一步骤使得服务消费者能够在注册中心发现该服务的存在。例如，在 Zookeeper 中，服务提供者会在特定的路径下创建节点来存储服务信息，以便消费者后续查找。
网络通信层准备：Dubbo 会根据配置的通信协议（如 Dubbo 协议、HTTP 协议等）准备相应的网络通信层。这涉及到创建服务器端的监听端口，等待客户端的连接请求。以 Dubbo 协议为例，会创建一个基于 Netty 等网络框架的服务器端监听程序，设置好端口号（如 20880），准备接收客户端的远程调用请求。
服务暴露完成：当上述步骤都完成后，服务就成功地以远程可调用的方式暴露出去了。此时，服务消费者就可以通过注册中心发现该服务，并通过网络通信层与服务提供者进行远程交互，实现对服务的调用。

二、关键代码分析

（一）服务包装与代理生成

// 假设这是Dubbo中生成代理类的一种常见方式示例
ProxyFactory proxyFactory = ExtensionLoader.getExtensionLoader(ProxyFactory.class).getExtension("jdk");
// 根据服务实现类和接口生成代理类
Object proxy = proxyFactory.getProxy(serviceBean, clazz);

这里首先通过 ExtensionLoader 获取到 ProxyFactory 的扩展实现（这里选择了 jdk 扩展，即使用 Java 动态代理），然后调用其 getProxy 方法，传入服务实现类（serviceBean）和服务接口类（clazz）来生成代理类。

对于使用 CGLIB 生成代理类（针对类方式的服务）的情况，代码逻辑类似，但会使用 CGLIB 相关的类和方法来实现字节码生成和代理创建。

（二）注册中心交互

Dubbo 与注册中心（以 Zookeeper 为例）交互的核心代码在 Registry 相关类和 ZookeeperRegistry 等具体实现类中。

// 获取注册中心实例，假设已经配置好Zookeeper注册中心地址等信息
Registry registry = ExtensionLoader.getExtensionLoader(Registry.class).getExtension("zookeeper");
// 注册服务信息到注册中心
registry.register(serviceUrl);

首先通过 ExtensionLoader 获取到 Registry 的 zookeeper 扩展实现，得到注册中心实例。然后调用其 register 方法，传入服务的 URL 信息（serviceUrl），这个 URL 包含了服务的名称、接口、IP 地址、端口等关键信息，以便在 Zookeeper 中准确地注册该服务。

（三）网络通信层准备

以 Dubbo 协议采用 Netty 作为网络框架为例，在 DubboProtocol 等相关类中会有如下关键代码：

// 创建基于Netty的服务器端监听程序
Server server = Exporter<?> exporter = protocol.export(protocol.createExporter(service, url));
// 设置监听端口等参数
server.bind(url.getPort());

这里首先通过 protocol（如 DubboProtocol）创建一个 Exporter，它将服务和服务 URL 关联起来，然后通过 server（基于 Netty 的服务器）进行绑定操作，设置好监听端口（从 url 中获取），准备接收客户端的远程调用请求。

三、远程暴露过程中的一些重要机制

（一）服务治理机制

在远程暴露过程中，Dubbo 通过注册中心实现了服务治理功能。服务提供者将服务信息注册到注册中心后，服务消费者可以通过注册中心获取服务的最新信息，包括服务是否可用、有多少个提供者等。同时，注册中心还可以实现服务的动态上下线感知。例如，当一个服务提供者出现故障下线时，注册中心能够及时通知到相关的服务消费者，使得消费者可以采取相应的措施，如切换到其他可用的服务提供者。

（二）协议适配机制

Dubbo 支持多种通信协议，如 Dubbo 协议、HTTP 协议等。在远程暴露时，根据配置的协议，Dubbo 会自动适配相应的网络通信层实现。例如，如果配置为 Dubbo 协议，就会采用 Netty 等网络框架来搭建服务器端监听程序；如果配置为 HTTP 协议，就会采用合适的 HTTP 服务器实现（如 Jetty 等）来处理客户端的请求。这种协议适配机制使得 Dubbo 能够灵活地满足不同场景下的远程通信需求。

（三）负载均衡机制

当有多个服务提供者暴露了相同的服务时，Dubbo 会在服务消费者端采用负载均衡机制来分配调用请求。在远程暴露过程中，服务提供者将自己的信息注册到注册中心，服务消费者在发现这些服务提供者后，会根据配置的负载均衡策略（如随机、轮询、加权轮询等）来决定将请求发送到哪个服务提供者。例如，采用随机策略时，服务消费者每次调用会随机选择一个服务提供者进行远程调用。

通过以上对 Dubbo 源码中服务暴露之远程暴露部分的分析，可以更深入地了解 Dubbo 是如何将本地服务以远程可调用的方式发布出去的，以及其中涉及的关键技术和机制。

1. 概述

在《精尽 Dubbo 源码分析 —— 服务暴露（一）之本地暴露（Injvm）》一文中，我们已经分享了本地暴露服务。在本文中，我们来分享远程暴露服务。在 Dubbo 中提供多种协议( Protocol ) 的实现，大体流程一致，本文以 Dubbo Protocol 为例子，这也是 Dubbo 的默认协议。

特性

缺省协议，使用基于 mina 1.1.7 和 hessian 3.2.1 的 remoting 交互。

连接个数：单连接
连接方式：长连接
传输协议：TCP
传输方式：NIO 异步传输
序列化：Hessian 二进制序列化
适用范围：传入传出参数数据包较小（建议小于100K），消费者比提供者个数多，单一消费者无法压满提供者，尽量不要用 dubbo 协议传输大文件或超大字符串。
适用场景：常规远程服务方法调用

相比本地暴露，远程暴露会多做如下几件事情：

启动通信服务器，绑定服务端口，提供远程调用。
向注册中心注册服务提供者，提供服务消费者从注册中心发现服务。

2. 远程暴露

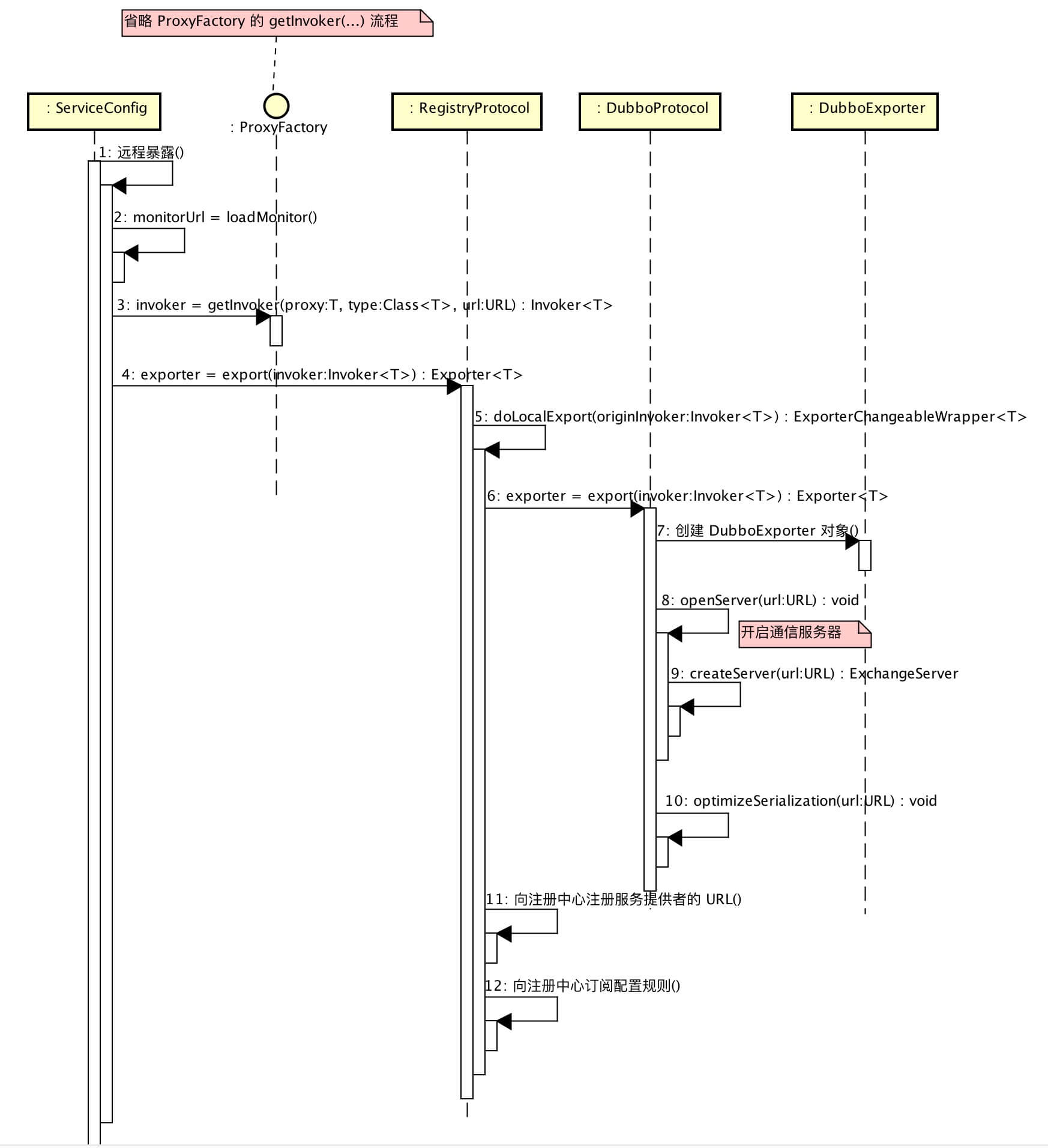

远程暴露服务的顺序图如下：

在 #doExportUrlsFor1Protocol(protocolConfig, registryURLs) 方法中，涉及远程暴露服务的代码如下：

 1: // 服务远程暴露
 2: // export to remote if the config is not local (export to local only when config is local)
 3: if (!Constants.SCOPE_LOCAL.toString().equalsIgnoreCase(scope)) {
 4:     if (logger.isInfoEnabled()) {
 5:         logger.info("Export dubbo service " + interfaceClass.getName() + " to url " + url);
 6:     }
 7:     if (registryURLs != null && !registryURLs.isEmpty()) {
 8:         for (URL registryURL : registryURLs) {
 9:             // "dynamic" ：服务是否动态注册，如果设为false，注册后将显示后disable状态，需人工启用，并且服务提供者停止时，也不会自动取消册，需人工禁用。
10:             url = url.addParameterIfAbsent("dynamic", registryURL.getParameter("dynamic"));
11:             // 获得监控中心 URL
12:             URL monitorUrl = loadMonitor(registryURL); // TODO 芋艿，监控
13:             if (monitorUrl != null) {
14:                 url = url.addParameterAndEncoded(Constants.MONITOR_KEY, monitorUrl.toFullString());
15:             }
16:             if (logger.isInfoEnabled()) {
17:                 logger.info("Register dubbo service " + interfaceClass.getName() + " url " + url + " to registry " + registryURL);
18:             }
19:             // 使用 ProxyFactory 创建 Invoker 对象
20:             Invoker<?> invoker = proxyFactory.getInvoker(ref, (Class) interfaceClass, registryURL.addParameterAndEncoded(Constants.EXPORT_KEY, url.toFullString()));
21:
22:             // 创建 DelegateProviderMetaDataInvoker 对象
23:             DelegateProviderMetaDataInvoker wrapperInvoker = new DelegateProviderMetaDataInvoker(invoker, this);
24:
25:             // 使用 Protocol 暴露 Invoker 对象
26:             Exporter<?> exporter = protocol.export(wrapperInvoker);
27:             // 添加到 `exporters`
28:             exporters.add(exporter);
29:         }
30:     } else { // 用于被服务消费者直连服务提供者，参见文档 http://dubbo.apache.org/zh-cn/docs/user/demos/explicit-target.html 。主要用于开发测试环境使用。
31:         // 使用 ProxyFactory 创建 Invoker 对象
32:         Invoker<?> invoker = proxyFactory.getInvoker(ref, (Class) interfaceClass, url);
33:
34:         // 创建 DelegateProviderMetaDataInvoker 对象
35:         DelegateProviderMetaDataInvoker wrapperInvoker = new DelegateProviderMetaDataInvoker(invoker, this);
36:
37:         // 使用 Protocol 暴露 Invoker 对象
38:         Exporter<?> exporter = protocol.export(wrapperInvoker);
39:         // 添加到 `exporters`
40:         exporters.add(exporter);
41:     }
42: }

第 30 至 41 行：大体和【第 7 至 29 行】逻辑相同。差别在于，当配置注册中心为 "N/A" 时，表示即使远程暴露服务，也不向注册中心注册。这种方式用于被服务消费者直连服务提供者，参见《Dubbo 用户指南 —— 直连提供者》文档。
在开发及测试环境下，经常需要绕过注册中心，只测试指定服务提供者，这时候可能需要点对点直连，点对点直联方式，将以服务接口为单位，忽略注册中心的提供者列表，A 接口配置点对点，不影响 B 接口从注册中心获取列表。

第 8 行：循环祖册中心 URL 数组 registryURLs 。
第 10 行："dynamic" 配置项，服务是否动态注册。如果设为 false ，注册后将显示后 disable 状态，需人工启用，并且服务提供者停止时，也不会自动取消册，需人工禁用。
第 12 行：调用 #loadMonitor(registryURL) 方法，获得监控中心 URL 。
- 🙂 在「2.1 loadMonitor」小节，详细解析。
第 13 至 15 行：调用 URL#addParameterAndEncoded(key, value) 方法，将监控中心的 URL 作为 "monitor" 参数添加到服务提供者的 URL 中，并且需要编码。通过这样的方式，服务提供者的 URL 中，包含了监控中心的配置。
第 20 行：调用 URL#addParameterAndEncoded(key, value) 方法，将服务体用这的 URL 作为 "export" 参数添加到注册中心的 URL 中。通过这样的方式，注册中心的 URL 中，包含了服务提供者的配置。
第 20 行：调用 ProxyFactory#getInvoker(proxy, type, url) 方法，创建 Invoker 对象。该 Invoker 对象，执行 #invoke(invocation) 方法时，内部会调用 Service 对象( ref )对应的调用方法。
- 🙂 详细的实现，后面单独写文章分享。

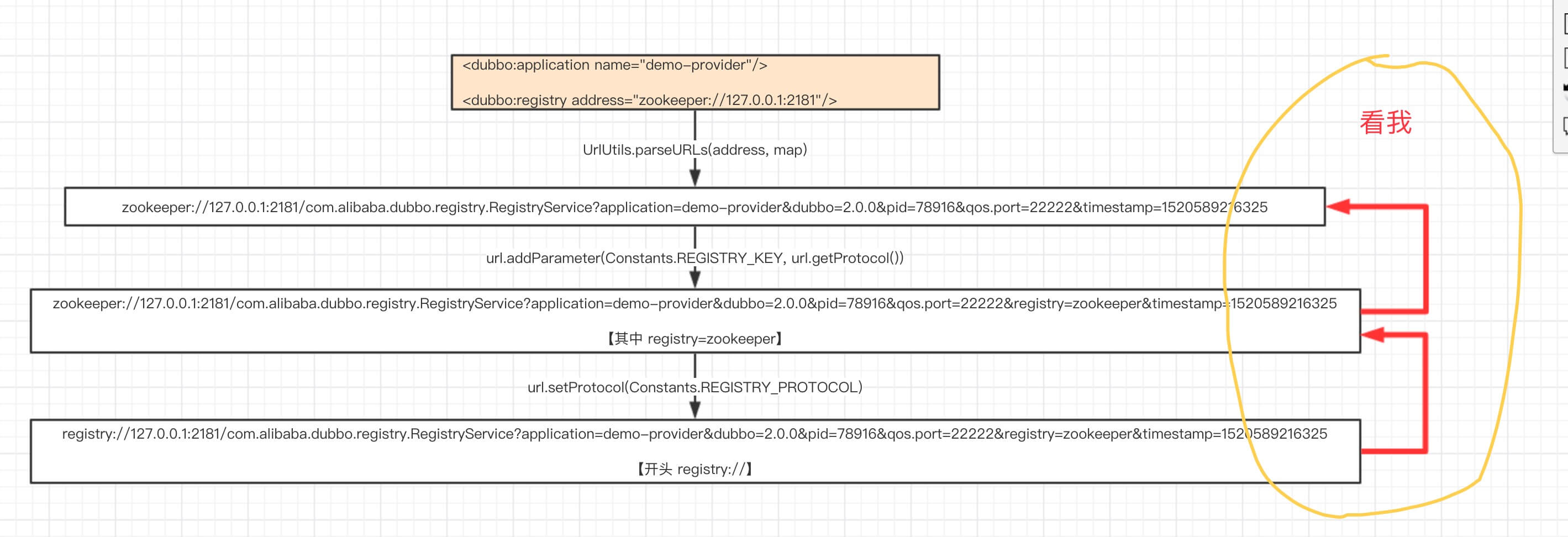

- 😈 为什么传递的是注册中心的 URL 呢？下文会详细解析。
第 23 行：创建 com.alibaba.dubbo.config.invoker.DelegateProviderMetaDataInvoker 对象。该对象在 Invoker 对象的基础上，增加了当前服务提供者 ServiceConfig 对象。
第 26 行：调用 Protocol#export(invoker) 方法，暴露服务。
- 此处 Dubbo SPI 自适应的特性的好处就出来了，可以自动根据 URL 参数，获得对应的拓展实现。例如，invoker 传入后，根据 invoker.url 自动获得对应 Protocol 拓展实现为 DubboProtocol 。
- 实际上，Protocol 有两个 Wrapper 拓展实现类： ProtocolFilterWrapper、ProtocolListenerWrapper 。所以，#export(...) 方法的调用顺序是：
  - Protocol$Adaptive => ProtocolFilterWrapper => ProtocolListenerWrapper => RegistryProtocol
  - =>
  - Protocol$Adaptive => ProtocolFilterWrapper => ProtocolListenerWrapper => DubboProtocol
  - 也就是说，这一条大的调用链，包含两条小的调用链。原因是：
    - 首先，传入的是注册中心的 URL ，通过 Protocol$Adaptive 获取到的是 RegistryProtocol 对象。
    - 其次，RegistryProtocol 会在其 #export(...) 方法中，使用服务提供者的 URL ( 即注册中心的 URL 的 export 参数值)，再次调用 Protocol$Adaptive 获取到的是 DubboProtocol 对象，进行服务暴露。
  - 为什么是这样的顺序？通过这样的顺序，可以实现类似 AOP 的效果，在本地服务器启动完成后，再向注册中心注册。伪代码如下：

RegistryProtocol#export(...) {

    // 1. 启动本地服务器
    DubboProtocol#export(...);

    // 2. 向注册中心注册。
}

这也是为什么上文提到的 “为什么传递的是注册中心的 URL 呢？” 的原因。

🙂 如果无法理解，在「3. Protocol」在解析代码，进一步理顺。

第 28 行：添加到 exporters 集合中。

2.1 loadMonitor

友情提示，监控中心不是本文的重点，简单分享下该方法的逻辑。
可直接跳过。

#loadMonitor(registryURL) 方法，加载监控中心 com.alibaba.dubbo.common.URL 数组。代码如下：

 1: /**
 2:  * 加载监控中心 URL
 3:  *
 4:  * @param registryURL 注册中心 URL
 5:  * @return 监控中心 URL
 6:  */
 7: protected URL loadMonitor(URL registryURL) {
 8:     // 从 属性配置 中加载配置到 MonitorConfig 对象。
 9:     if (monitor == null) {
10:         String monitorAddress = ConfigUtils.getProperty("dubbo.monitor.address");
11:         String monitorProtocol = ConfigUtils.getProperty("dubbo.monitor.protocol");
12:         if ((monitorAddress == null || monitorAddress.length() == 0) && (monitorProtocol == null || monitorProtocol.length() == 0)) {
13:             return null;
14:         }
15:
16:         monitor = new MonitorConfig();
17:         if (monitorAddress != null && monitorAddress.length() > 0) {
18:             monitor.setAddress(monitorAddress);
19:         }
20:         if (monitorProtocol != null && monitorProtocol.length() > 0) {
21:             monitor.setProtocol(monitorProtocol);
22:         }
23:     }
24:     appendProperties(monitor);
25:     // 添加 `interface` `dubbo` `timestamp` `pid` 到 `map` 集合中
26:     Map<String, String> map = new HashMap<String, String>();
27:     map.put(Constants.INTERFACE_KEY, MonitorService.class.getName());
28:     map.put("dubbo", Version.getVersion());
29:     map.put(Constants.TIMESTAMP_KEY, String.valueOf(System.currentTimeMillis()));
30:     if (ConfigUtils.getPid() > 0) {
31:         map.put(Constants.PID_KEY, String.valueOf(ConfigUtils.getPid()));
32:     }
33:     // 将 MonitorConfig ，添加到 `map` 集合中。
34:     appendParameters(map, monitor);
35:     // 获得地址
36:     String address = monitor.getAddress();
37:     String sysaddress = System.getProperty("dubbo.monitor.address");
38:     if (sysaddress != null && sysaddress.length() > 0) {
39:         address = sysaddress;
40:     }
41:     // 直连监控中心服务器地址
42:     if (ConfigUtils.isNotEmpty(address)) {
43:         // 若不存在 `protocol` 参数，默认 "dubbo" 添加到 `map` 集合中。
44:         if (!map.containsKey(Constants.PROTOCOL_KEY)) {
45:             if (ExtensionLoader.getExtensionLoader(MonitorFactory.class).hasExtension("logstat")) {
46:                 map.put(Constants.PROTOCOL_KEY, "logstat");
47:             } else {
48:                 map.put(Constants.PROTOCOL_KEY, "dubbo");
49:             }
50:         }
51:         // 解析地址，创建 Dubbo URL 对象。
52:         return UrlUtils.parseURL(address, map);
53:     // 从注册中心发现监控中心地址
54:     } else if (Constants.REGISTRY_PROTOCOL.equals(monitor.getProtocol()) && registryURL != null) {
55:         return registryURL.setProtocol("dubbo").addParameter(Constants.PROTOCOL_KEY, "registry").addParameterAndEncoded(Constants.REFER_KEY, StringUtils.toQueryString(map));
56:     }
57:     return null;
58: }

第 8 至 24 行：从属性配置中，加载配置到 MonitorConfig 对象。
第 25 至 32 行：添加 interface dubbo timestamp pid 到 map 集合中。
第 34 行：调用 #appendParameters(map, config) 方法，将 MonitorConfig ，添加到 map 集合中。
第 35 至 40 行：获得监控中心的地址。
第 42 行：当 address 非空时，直连监控中心服务器地址的情况。
- 第 43 至 50 行：若不存在 protocol 参数，缺省默认为 “dubbo” ，并添加到 map 集合中。
  - 第 44 至 55 行：可以忽略。因为，logstat 这个拓展实现已经不存在。
- 第 52 行：调用 UrlUtils#parseURL(address, map) 方法，解析 address ，创建 Dubbo URL 对象。
  - 🙂 已经添加了代码注释，胖友点击链接查看。
第 54 至 56 行：当 protocol = registry 时，并且注册中心 URL 非空时，从注册中心发现监控中心地址。以 registryURL 为基础，创建 URL ：
- protocol = dubbo
- parameters.protocol = registry
- parameters.refer = map
第 57 行：无注册中心，返回空。
ps ：后续会有文章，详细分享。

3. Protocol

本文涉及的 Protocol 类图如下：

3.1 ProtocolFilterWrapper

接《精尽 Dubbo 源码分析 —— 服务暴露（一）之本地暴露（Injvm）》「 3.2 ProtocolFilterWrapper」小节。

#export(invoker) 方法，代码如下：

1: public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {
2:     // 注册中心
3:     if (Constants.REGISTRY_PROTOCOL.equals(invoker.getUrl().getProtocol())) {
4:         return protocol.export(invoker);
5:     }
6:     // 建立带有 Filter 过滤链的 Invoker ，再暴露服务。
7:     return protocol.export(buildInvokerChain(invoker, Constants.SERVICE_FILTER_KEY, Constants.PROVIDER));
8: }

第 2 至 5 行：当 invoker.url.protocl = registry ，注册中心的 URL ，无需创建 Filter 过滤链。
第 7 行：调用 #buildInvokerChain(invoker, key, group) 方法，创建带有 Filter 过滤链的 Invoker 对象。
第 7 行：调用 protocol#export(invoker) 方法，继续暴露服务。
在 RegistryProtocol 中，会调用 DubboProtocol#export(...) 方法时，会走【第 7 行】的流程。

3.2 RegistryProtocol

com.alibaba.dubbo.registry.integration.RegistryProtocol ，实现 Protocol 接口，注册中心协议实现类。

3.2.1 属性

属性相关，代码如下：

友情提示，仅包含本文涉及的属性。

// ... 省略部分和本文无关的属性。

/**
 * 单例。在 Dubbo SPI 中，被初始化，有且仅有一次。
 */
private static RegistryProtocol INSTANCE;

/**
 * 绑定关系集合。
 *
 * key：服务 Dubbo URL
 */
// To solve the problem of RMI repeated exposure port conflicts, the services that have been exposed are no longer exposed.
// 用于解决rmi重复暴露端口冲突的问题，已经暴露过的服务不再重新暴露
// providerurl <--> exporter
private final Map<String, ExporterChangeableWrapper<?>> bounds = new ConcurrentHashMap<String, ExporterChangeableWrapper<?>>();
/**
 * Protocol 自适应拓展实现类，通过 Dubbo SPI 自动注入。
 */
private Protocol protocol;
/**
 * RegistryFactory 自适应拓展实现类，通过 Dubbo SPI 自动注入。
 */
private RegistryFactory registryFactory;

public RegistryProtocol() {
    INSTANCE = this;
}

public static RegistryProtocol getRegistryProtocol() {
    if (INSTANCE == null) {
        ExtensionLoader.getExtensionLoader(Protocol.class).getExtension(Constants.REGISTRY_PROTOCOL); // load
    }
    return INSTANCE;
}

INSTANCE 静态属性，单例。通过 Dubbo SPI 加载创建，有且仅有一次。
- #getRegistryProtocol() 静态方法，获得单例。
bounds 属性，绑定关系集合。其中，Key 为服务提供者 URL 。
protocol 属性，Protocol 自适应拓展实现类，通过 Dubbo SPI 自动注入。
registryFactory 属性，自适应拓展实现类，通过 Dubbo SPI 自动注入。
- 用于创建注册中心 Registry 对象。

3.2.2 export

本文涉及的 #export(invoker) 方法，代码如下：

 1: public <T> Exporter<T> export(final Invoker<T> originInvoker) throws RpcException {
 2:     // 暴露服务
 3:     // export invoker
 4:     final ExporterChangeableWrapper<T> exporter = doLocalExport(originInvoker);
 5:
 6:     // 获得注册中心 URL
 7:     URL registryUrl = getRegistryUrl(originInvoker);
 8:
 9:     // 获得注册中心对象
10:     // registry provider
11:     final Registry registry = getRegistry(originInvoker);
12:
13:     // 获得服务提供者 URL
14:     final URL registedProviderUrl = getRegistedProviderUrl(originInvoker);
15:
16:     //to judge to delay publish whether or not
17:     boolean register = registedProviderUrl.getParameter("register", true);
18:
19:     // 向本地注册表，注册服务提供者
20:     ProviderConsumerRegTable.registerProvider(originInvoker, registryUrl, registedProviderUrl);
21:
22:     // 向注册中心注册服务提供者（自己）
23:     if (register) {
24:         register(registryUrl, registedProviderUrl);
25:         ProviderConsumerRegTable.getProviderWrapper(originInvoker).setReg(true); // 标记向本地注册表的注册服务提供者，已经注册
26:     }
27:
28:     // 使用 OverrideListener 对象，订阅配置规则
29:     // Subscribe the override data
30:     // FIXME When the provider subscribes, it will affect the scene : a certain JVM exposes the service and call the same service. Because the subscribed is cached key with the name of the service, it causes the subscription information to cover.
31:     final URL overrideSubscribeUrl = getSubscribedOverrideUrl(registedProviderUrl);
32:     final OverrideListener overrideSubscribeListener = new OverrideListener(overrideSubscribeUrl, originInvoker);
33:     overrideListeners.put(overrideSubscribeUrl, overrideSubscribeListener);
34:     registry.subscribe(overrideSubscribeUrl, overrideSubscribeListener);
35:     //Ensure that a new exporter instance is returned every time export
36:     return new DestroyableExporter<T>(exporter, originInvoker, overrideSubscribeUrl, registedProviderUrl);
37: }

第 4 行：调用 #doLocalExport(invoker) 方法，暴露服务。
第 7 行：调用 #getRegistryUrl(originInvoker) 方法，获得注册中心 URL 。代码如下：

/**
 * 获得注册中心 URL
 *
 * @param originInvoker 原始 Invoker
 * @return URL
 */
private URL getRegistryUrl(Invoker<?> originInvoker) {
    URL registryUrl = originInvoker.getUrl();
    if (Constants.REGISTRY_PROTOCOL.equals(registryUrl.getProtocol())) { // protocol
        String protocol = registryUrl.getParameter(Constants.REGISTRY_KEY, Constants.DEFAULT_DIRECTORY);
        registryUrl = registryUrl.setProtocol(protocol).removeParameter(Constants.REGISTRY_KEY);
    }
    return registryUrl;
}

该过程是我们在《精尽 Dubbo 源码分析 —— 服务暴露（一）之本地暴露（Injvm）》「2.1 loadRegistries」的那张图的反向流程，即红线部分 ：

getRegistryUrl

第 11 行：获得注册中心对象。
第 14 行：调用 #getRegistedProviderUrl(originInvoker) 方法，获得服务提供者 URL 。代码如下：

private URL getRegistedProviderUrl(final Invoker<?> originInvoker) {
    // 从注册中心的 export 参数中，获得服务提供者的 URL
    URL providerUrl = getProviderUrl(originInvoker);
    //The address you see at the registry
    return providerUrl.removeParameters(getFilteredKeys(providerUrl)) // 移除 .hide 为前缀的参数
            .removeParameter(Constants.MONITOR_KEY) // monitor
            .removeParameter(Constants.BIND_IP_KEY) // bind.ip
            .removeParameter(Constants.BIND_PORT_KEY) // bind.port
            .removeParameter(QOS_ENABLE) // qos.enable
            .removeParameter(QOS_PORT) // qos.port
            .removeParameter(ACCEPT_FOREIGN_IP); // qos.accept.foreign.ip
}

private URL getProviderUrl(final Invoker<?> origininvoker) {
    String export = origininvoker.getUrl().getParameterAndDecoded(Constants.EXPORT_KEY); // export
    if (export == null || export.length() == 0) {
        throw new IllegalArgumentException("The registry export url is null! registry: " + origininvoker.getUrl());
    }
    return URL.valueOf(export);
}

private static String[] getFilteredKeys(URL url) {
    Map<String, String> params = url.getParameters();
    if (params != null && !params.isEmpty()) {
        List<String> filteredKeys = new ArrayList<String>();
        for (Map.Entry<String, String> entry : params.entrySet()) {
            if (entry != null && entry.getKey() != null && entry.getKey().startsWith(Constants.HIDE_KEY_PREFIX)) {
                filteredKeys.add(entry.getKey());
            }
        }
        return filteredKeys.toArray(new String[filteredKeys.size()]);
    } else {
        return new String[]{};
    }
}

重点，从注册中心的 URL 中获得 export 参数对应的值，即服务提供者的 URL 。
移除多余的参数。因为，这些参数注册到注册中心没有实际的用途。

第 17 行：配置项 register ，服务提供者是否注册到配置中心。
第 20 行：调用 ProviderConsumerRegTable#registerProvider(invoker, registryUrl) 方法，向本地注册表，注册服务提供者。
- 在《精尽 Dubbo 源码分析 —— 注册中心（一）之抽象 API》「5. ProviderConsumerRegTable」，有详细解析。
第 24 行：调用 #register(registryUrl, registedProviderUrl) 方法，向注册中心注册服务提供者（自己）。代码如下：

public void register(URL registryUrl, URL registedProviderUrl) {
    Registry registry = registryFactory.getRegistry(registryUrl);
    registry.register(registedProviderUrl);
}

调用 RegistryService#register(url) 方法，在《精尽 Dubbo 源码分析 —— 注册中心（一）之抽象 API》「3. RegistryService」，有详细解析。

第 25 行：标记向本地注册表的注册服务提供者，已经注册。
- 在《精尽 Dubbo 源码分析 —— 注册中心（一）之抽象 API》「5. ProviderConsumerRegTable」，有详细解析。
第 28 至 34 行：使用 OverrideListener 对象，订阅配置规则。详细解析，见《精尽 Dubbo 源码解析 —— 集群容错（六）之 Configurator 实现》中。
第 36 行：创建 DestroyableExporter 对象。

3.2.3 doLocalExport

#doLocalExport() 方法，暴露服务。此处的 Local 指的是，本地启动服务，但是不包括向注册中心注册服务的意思。代码如下：

 1: /**
 2:  * 暴露服务。
 3:  *
 4:  * 此处的 Local 指的是，本地启动服务，但是不包括向注册中心注册服务的意思。
 5:  *
 6:  * @param originInvoker 原始 Invoker
 7:  * @param <T> 泛型
 8:  * @return Exporter 对象
 9:  */
10: @SuppressWarnings("unchecked")
11: private <T> ExporterChangeableWrapper<T> doLocalExport(final Invoker<T> originInvoker) {
12:     // 获得在 `bounds` 中的缓存 Key
13:     String key = getCacheKey(originInvoker);
14:     // 从 `bounds` 获得，是不是已经暴露过服务
15:     ExporterChangeableWrapper<T> exporter = (ExporterChangeableWrapper<T>) bounds.get(key);
16:     if (exporter == null) {
17:         synchronized (bounds) {
18:             exporter = (ExporterChangeableWrapper<T>) bounds.get(key);
19:             // 未暴露过，进行暴露服务
20:             if (exporter == null) {
21:                 // 创建 Invoker Delegate 对象
22:                 final Invoker<?> invokerDelegete = new InvokerDelegete<T>(originInvoker, getProviderUrl(originInvoker));
23:                 // 暴露服务，创建 Exporter 对象
24:                 // 使用 创建的Exporter对象 + originInvoker ，创建 ExporterChangeableWrapper 对象
25:                 exporter = new ExporterChangeableWrapper<T>((Exporter<T>) protocol.export(invokerDelegete), originInvoker);
26:                 // 添加到 `bounds`
27:                 bounds.put(key, exporter);
28:             }
29:         }
30:     }
31:     return exporter;
32: }
第

/**

第 13 行：调用 #getCacheKey(originInvoker) 方法，获得在 bounds 中的缓存 Key 。代码如下：

/**
 * Get the key cached in bounds by invoker
 *
 * 获 取invoker 在 bounds中 缓存的key
 *
 * @param originInvoker 原始 Invoker
 * @return url 字符串
 */
private String getCacheKey(final Invoker<?> originInvoker) {
    URL providerUrl = getProviderUrl(originInvoker);
    return providerUrl.removeParameters("dynamic", "enabled").toFullString();
}

第 14 至 18 行：从 bounds 中，获得已经暴露过的 ExporterChangeableWrapper 对象。
第 20 至 28 行：未暴露过，进行暴露服务。
- 第 22 行：调用 #getProviderUrl(originInvoker) 方法，获得服务提供者的 URL 。
- 第 22 行：创建 com.alibaba.dubbo.registry.integration.RegistryProtocol.InvokerDelegete 对象。
  - InvokerDelegete 实现 com.alibaba.dubbo.rpc.protocol.InvokerWrapper 类，主要增加了 #getInvoker() 方法，获得真实的，非 InvokerDelegete 的 Invoker 对象。因为，可能会存在 InvokerDelegete.invoker 也是 InvokerDelegete 类型的情况。
- 第 25 行：调用 DubboProtocol#export(invoker) 方法，暴露服务，返回 Exporter 对象。
  - 在「4.3 DubboProtocol」中，详细分享。
  - 🙂 若此若是其他协议，若调用对应协议的 XXXProtocol#export(invoker) 方法。
- 第 25 行：使用【创建的 Exporter 对象】+【originInvoker】，创建 ExporterChangeableWrapper 对象。这样，originInvoker 就和 Exporter 对象，形成了绑定的关系。
  - 🙂 ExporterChangeableWrapper 在「4.1 ExporterChangeableWrapper」看详细代码。
- 第 27 行：添加到 bounds 。

3.3.3 openServer

友情提示：本小节的内容，胖友先看过《精尽 Dubbo 源码分析 —— NIO 服务器》所有的文章。

#openServer(url) 方法，启动通信服务器。代码如下：

/**
 * 通信客户端集合
 *
 * key: 服务器地址。格式为：host:port
 */
private final Map<String, ReferenceCountExchangeClient> referenceClientMap = new ConcurrentHashMap<String, ReferenceCountExchangeClient>(); // <host:port,Exchanger>

  1: /**
  2:  * 启动服务器
  3:  *
  4:  * @param url URL
  5:  */
  6: private void openServer(URL url) {
  7:     // find server.
  8:     String key = url.getAddress();
  9:     //client can export a service which's only for server to invoke
 10:     boolean isServer = url.getParameter(Constants.IS_SERVER_KEY, true); // isserver
 11:     if (isServer) {
 12:         ExchangeServer server = serverMap.get(key);
 13:         if (server == null) {
 14:             serverMap.put(key, createServer(url));
 15:         } else {
 16:             // server supports reset, use together with override
 17:             server.reset(url);
 18:         }
 19:     }
 20: }

第 8 行：获得服务器地址。
第 10 行：配置项 isserver ，可以暴露一个仅当前 JVM 可调用的服务。目前该配置项已经不存在。
第 12 行：从 serverMap 获得对应服务器地址已存在的通信服务器。即，不重复创建。
第 13 至 14 行：通信服务器不存在，调用 #createServer(url) 方法，创建服务器。
第 15 至 18 行：通信服务器已存在，调用 Server#reset(url) 方法，重置服务器的属性。
- 为什么会存在呢？因为键是 host:port ，那么例如，多个 Service 共用同一个 Protocol ，服务器是同一个对象。

3.3.4 createServer

#createServer(url) 方法，创建并启动通信服务器。代码如下：

 1: private ExchangeServer createServer(URL url) {
 2:     // 默认开启 server 关闭时发送 READ_ONLY 事件
 3:     // send readonly event when server closes, it's enabled by default
 4:     url = url.addParameterIfAbsent(Constants.CHANNEL_READONLYEVENT_SENT_KEY, Boolean.TRUE.toString());
 5:     // 默认开启 heartbeat
 6:     // enable heartbeat by default
 7:     url = url.addParameterIfAbsent(Constants.HEARTBEAT_KEY, String.valueOf(Constants.DEFAULT_HEARTBEAT));
 8:
 9:     // 校验 Server 的 Dubbo SPI 拓展是否存在
10:     String str = url.getParameter(Constants.SERVER_KEY, Constants.DEFAULT_REMOTING_SERVER);
11:     if (str != null && str.length() > 0 && !ExtensionLoader.getExtensionLoader(Transporter.class).hasExtension(str)) {
12:         throw new RpcException("Unsupported server type: " + str + ", url: " + url);
13:     }
14:
15:     // 设置编解码器为 `"Dubbo"`
16:     url = url.addParameter(Constants.CODEC_KEY, DubboCodec.NAME);
17:
18:     // 启动服务器
19:     ExchangeServer server;
20:     try {
21:         server = Exchangers.bind(url, requestHandler);
22:     } catch (RemotingException e) {
23:         throw new RpcException("Fail to start server(url: " + url + ") " + e.getMessage(), e);
24:     }
25:
26:     // 校验 Client 的 Dubbo SPI 拓展是否存在
27:     str = url.getParameter(Constants.CLIENT_KEY);
28:     if (str != null && str.length() > 0) {
29:         Set<String> supportedTypes = ExtensionLoader.getExtensionLoader(Transporter.class).getSupportedExtensions();
30:         if (!supportedTypes.contains(str)) {
31:             throw new RpcException("Unsupported client type: " + str);
32:         }
33:     }
34:     return server;
35: }

第 4 行：默认开启 Server 关闭时，发送 READ_ONLY 事件。
第 7 行：默认开启心跳功能。
第 9 至 13 行：校验配置的 Server 的 Dubbo SPI 拓展是否存在。若不存在，抛出 RpcException 异常。
第 16 行：设置编解码器为 "Dubbo" 协议，即 DubboCountCodec 。
第 18 至 24 行：调用 Exchangers#bind(url, handler) 方法，启动服务器。具体 requestHanlder 属性值的实现，我们放在 Dubbo 协议下的 RPC 的文章里分享。requestHanlder 属性的简化代码如下：

private ExchangeHandler requestHandler = new ExchangeHandlerAdapter() {

    public Object reply(ExchangeChannel channel, Object message) throws RemotingException {
        // .... 省略具体实现代码
        return invoker.invoke(inv);
    }
}

第 26 至 33 行：校验配置的 Client 的 Dubbo SPI 拓展是否存在。若不存在，抛出 RpcException 异常。默认情况下，未配置，所以不会校验。
第 34 行：返回通信服务器。

4. Exporter

本文涉及的 Exporter 类图如下：

4.1 ExporterChangeableWrapper

com.alibaba.dubbo.registry.integration.RegistryProtocol.ExporterChangeableWrapper ，实现 Exporter 接口，Exporter 可变的包装器。

建立【返回的 Exporter】与【Protocol export 出的 Exporter】的对应关系。
在 override 时可以进行关系修改。

代码如下：

private class ExporterChangeableWrapper<T> implements Exporter<T> {

    /**
     * 原 Invoker 对象
     */
    private final Invoker<T> originInvoker;
    /**
     * 暴露的 Exporter 对象
     */
    private Exporter<T> exporter;

    public ExporterChangeableWrapper(Exporter<T> exporter, Invoker<T> originInvoker) {
        this.exporter = exporter;
        this.originInvoker = originInvoker;
    }

    public Invoker<T> getOriginInvoker() {
        return originInvoker;
    }

    public Invoker<T> getInvoker() {
        return exporter.getInvoker();
    }

    public void setExporter(Exporter<T> exporter) {
        this.exporter = exporter;
    }

    public void unexport() {
        String key = getCacheKey(this.originInvoker);
        // 移除出 `bounds`
        bounds.remove(key);
        // 取消暴露
        exporter.unexport();
    }
}

4.2 DestroyableExporter

com.alibaba.dubbo.registry.integration.RegistryProtocol.DestroyableExporter ，实现 Exporter 接口，可销毁的 Exporter 实现类。

private class ExporterChangeableWrapper<T> implements Exporter<T> {

    /**
     * 原 Invoker 对象
     */
    private final Invoker<T> originInvoker;
    /**
     * 暴露的 Exporter 对象
     */
    private Exporter<T> exporter;

    public ExporterChangeableWrapper(Exporter<T> exporter, Invoker<T> originInvoker) {
        this.exporter = exporter;
        this.originInvoker = originInvoker;
    }

    public Invoker<T> getOriginInvoker() {
        return originInvoker;
    }

    @Override
    public Invoker<T> getInvoker() {
        return exporter.getInvoker();
    }

    // 可以重新设置 Exporter 对象
    public void setExporter(Exporter<T> exporter) {
        this.exporter = exporter;
    }

    @Override
    public void unexport() {
        String key = getCacheKey(this.originInvoker);
        // 移除出 `bounds`
        bounds.remove(key);
        // 取消暴露
        exporter.unexport();
    }

}

Exporter 代理，建立原始的 Invoker 与 Protocol#export(Invoker<T> invoker) 方法返回的 Exporter 的对应关系。
在配置规则发生变化时，可调用 #setExporter(Exporter<T>) 方法，修改对应关系。详细解析，见《精尽 Dubbo 源码解析 —— 集群容错（六）之 Configurator 实现》。

4.3 DubboExporter

com.alibaba.dubbo.rpc.protocol.dubbo.DubboExporter ，实现 AbstractExporter 抽象类，Dubbo Exporter 实现类。代码如下：

public class DubboExporter<T> extends AbstractExporter<T> {

    /**
     * 服务键
     */
    private final String key;
    /**
     * Exporter 集合
     *
     * key: 服务键
     *
     * 该值实际就是 {@link com.alibaba.dubbo.rpc.protocol.AbstractProtocol#exporterMap}
     */
    private final Map<String, Exporter<?>> exporterMap;

    public DubboExporter(Invoker<T> invoker, String key, Map<String, Exporter<?>> exporterMap) {
        super(invoker);
        this.key = key;
        this.exporterMap = exporterMap;
    }

    @Override
    public void unexport() {
        // 取消暴露
        super.unexport();
        // 移除
        exporterMap.remove(key);
    }

}

key 属性，服务键。
#exporterMap 属性，Exporter 集合。在上文 DubboProtocol#export(invoker) 方法中，我们可以看到，该属性就是 AbstractProtocol.exporterMap 属性。
- 构造方法，发起暴露，将自己添加到 exporterMap 中。
- #unexport() 方法，取消暴露，将自己移除出 exporterMap 中。

haloyuanma

Dubbo 源码分析 —— 服务暴露（二）之远程暴露
